비틀림 어플리케이션에서180°/m 회전 각도를 위한 신제품 로봇 모터 케이블

로봇 어플리케이션에 특수 케이블이 왜 필요한가요?

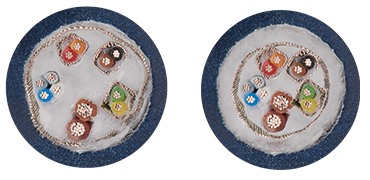

점점 더 복잡한 모션을 수행하는 산업용 어플리케이션 분야에서는 직동 e체인 시스템에 사용되는 비슷한 긴 수명의 토션 및 3D 이동이 가능한 케이블이 필요합니다. 심선, 꼬임, 구조, 쉴드와 외피 재질은 토션 및 굽힘 응력에 의해 발생하는 원주의 변화를 보정해야 합니다. 이러한 목적을 위해, 레이온 나사 (토션 하중 흡수 필러) 및 PTFE 요소 등의 다양한 "연질" 구조물은 향상된 슬라이딩 성능을 위해 CFROBOT 케이블에 사용됩니다. 토션 케이블에서 편조 쉴드에 대한 특수한 요구사항이 가능합니다. 특수 PTFE 라이너 덕분에 필요한 보정 수행이 가능한 토션 최적화 쉴드 구조가 선택됩니다. 노치 내성, 무 할로겐 및 모터 케이블용 난연성 PUR 재킷 컴파운드은 내부 구조를 손상으로부터 보호합니다. 선형 작동과는 달리, 로봇 어플리케이션에서 케이블의 "기계적 응력"은 굽힘, 토션 장력의 조합으로 사전에 측정 또는 설계를 통해 미리 결정될 수 없습니다.

테스트된 chainflex 제품 - 로봇 케이블에도 적용

특징: 케이블에 대한 요구는 매우 높지만, 모든 chainflex 케이블과 동일한 36개월의 보증을 제공합니다. 어떤 점이 특별할까요? 비틀림 케이블은 다른 제조업체에서도 생산하고 있습니다. 하지만 아무도 케이블 사용 기간이나 보증에 대해서는 정확한 설명을 제공하지 않습니다. chainflex 사용 수명 계산기는 케이블의 수명과 교체 시기를 정확하게 알려줍니다. 이는 테스트 결과를 의미있고 비교 가능하게 하는 이구스의 "토션 테스트 기준"에 의해서 이루어집니다. 이 기준에 따라 모든 chainflex CFROBOT 케이블은 1 m의 고정 길이로, 비틀림 각도 ±180°인 triflex R 에너지체인에서 최소 5백만회의 토션 테스트를 거칩니다; 신제품 CFROBOT7 케이블 또한 동일하게 테스트되었습니다.
