광섬유 케이블 - 유연성 & 내구성

일부 전기기사의 경우, 광섬유 케이블은 수수께끼입니다. 일반적으로, 구리는 케이블 기술에서 전류 신호를 전도하는데 사용됩니다. 광섬유 케이블은 빛 또는 가벼운 신호로 정보를 보냅니다. 이는 모스 부호와 비슷하게 작동합니다. 코어 내의 전도성 매질은 구리가 아니라, 다양한 섬유의 유리 또는 플라스틱입니다. 모든 케이블이 광 굴절을 허용하기 위해 클래딩을 갖습니다. 섬유의 측면은 빛이 케이블을 따라 이동하도록 반사합니다. 다른 케이블과 같은 광섬유 케이블은 다양한 기계 설계로 사용할 수 있습니다. 따라서 어플리케이션에 대한 내구성 있는 솔루션을 제공할 수 있습니다.

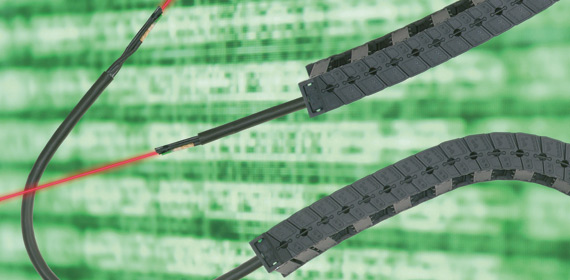

광섬유 케이블

광섬유를 위한 섬유 과학

광섬유 섹션에는 다양한 유형의 컨덕터가 포함되어 있습니다. 모든 케이블은 두 가지 유형의 섬유를 기반으로 합니다. 하나는 유리섬유 입니다. 다른 하나는 겔충전식 유리 섬유입니다. 유리 섬유는 OM (광 멀티모드) 부류로 나뉩니다. 이들 클래스는 전송률 (Gigabit Ethernet) 이라고 합니다. 당사 케이블은 유형에 따라 OM2 또는 OM3 입니다. 또한 구리 케이블의 단면에 필적하는 다양한 섬유 직경으로 이용될 수 있습니다. 당사의 광섬유는 50 /125 µ m와 62.5/125 µ m의 멀티모드 섬유와 9/125 µ m를 가지고 있습니다. 멀티모드는 섬유가 다수의 광 스펙트럼을 전송할 수 있음을 의미합니다. 단일 모드 파이버에서는 하나의 광원만 전송합니다.

광섬유 케이블이 장거리 이동 솔루션인 이유

유리가 움직일까요? 네, 할 수 있어요. 아주 잘 움직일 수 있어요. 단 올바르게 설치되었어야 합니다. e-체인에 있는 광섬유 케이블의 4가지 이유입니다. 먼저, 데이터 볼륨이 있습니다. 자동화 기술에 사용되는 일반적인 필드 버스와 비교하면 광섬유 케이블의 경우에는 거의 무제한입니다. 규칙으로서, 두 개의 fibres가 사용되는데, 하나는 바깥쪽으로, 하나는 리턴을 위한 것입니다. 다른 전기 소스들로부터의 간섭은 광섬유로의 신호 쌍들이 없기 때문에 배제될 수 있습니다. 유리는 또한 긴 이동 거리에 적합합니다. 구리를 기반으로 하는 버스 시스템은 이동거리가 50m를 넘어서면 한계에 도달합니다. 반면 광섬유 케이블은 1000m가 넘는 이동거리에도 사용 가능합니다. 특히 놀라운 것은 이구스의 케이블이 구현하는 매우 작은 곡률 반경입니다. 구리를 사용하는 일반적인 버스 시스템 (예: Profinet) 에서는 이러한 모든 점이 전송 문제를 야기하고 나중에 케이블 장애가 발생할 수 있습니다.

작은 곡률 반경

작은 곡률 반경은 버스 기술에 있어서 가장 큰 도전입니다. 이동 중에 코어 간의 거리가 불가피하게 변경되기 때문에 용량도 변경되고 전송이 더 이상 작동하지 않습니다. 그러나 이것은 CFLG.LB 케이블에서 광섬유를 사용하는 경우가 아닙니다. 개별 심선 간의 거리는 전송 손실 없이 이동 중에 변경될 수 있습니다. 중요한 것은 실제 섬유에 작용하는 영향이 거의 없다는 점입니다. 당사는 케이블에 있는 매우 짧은 섬유 가닥을 사용하고 특수한 스트레인-완화 요소가 있는 하중을 흡수함으로써 이를 달성합니다. 이것은 케이블과 각 파이버에 스트레인-완화 브레이드를 제공합니다. 결과는 인상적이었습니다. 이구스의 실험실 테스트는 35mm의 곡률 반경 (factor 4.2xd) 에서 5천만 회의 이중 스트로크를 수행하였습니다. 테스트를 보고 다른 많은 하이라이트를 발견할 수도 있습니다.
