| 일반 사양 | 유닛 | iglidur® L350 | 테스트 방법 |
| 밀도 | g/cm³ | 1,54 | |
| 색상 | 암회색 | ||
| 23°C/50% 상대 습도에서 최대 수분 흡수 | % 중량 | 0,4 | DIN 53495 |
| 최대 수분 흡수율 | % 중량 | 1,4 | |
| 일반 스틸에 대한 슬라이딩 마찰 계수 | µ | 0,07 – 0,18 | |
| 최대 pv값(무급유) | MPa x m/s | 3,00 | |
기계적 특성 | |||
| 탄성 계수 | MPa | 15.882 | DIN 53457 |
| 인장 강도 (+20 °C) | MPa | 210 | DIN 53452 |
| 압축 강도 | MPa | 210 | |
| 최대 권장 표면 정압 (20°C에서) | MPa | 59 | |
| 쇼어 경도 D | 80 | DIN 53505 | |
물리 및 열 특성 | |||
| 최대 장기 사용 온도 | °C | +180 | |
| 최대 단기 사용 온도 | °C | +210 | |
| 최저 사용 온도 | °C | -100 | |
| 열 전도도 | [W/m x K] | 0,61 | ASTM C 177 |
| 열 팽창 계수 (23°C 기준) | [K-1 x 10-5] | 7 | DIN 53752 |
전기적 특성 | |||
| 체적 저항 | Ωcm | > 105 | DIN IEC 93 |
| 표면 저항 | Ω | > 105 | DIN 53482 |
| 매체 | 내성 |
| 알코올 | + |
| 탄화수소 | + up to 0 |
| 그리스, 무첨가제 오일 | + |
| 연료 | + |
| 희산 | + |
| 강산 | + |
| 희석 알칼리 | + |
| 강 알칼리 | + |
| 체적 저항 | > 105 Ωcm |
| 표면 저항 | > 105 Ω |

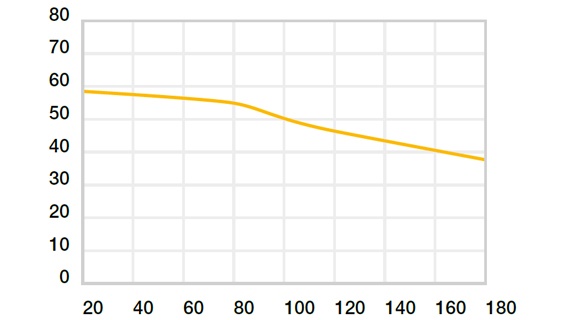

온도가 증가하면 iglidur® L350 플레인 베어링의 압축 강도는 감소합니다. 도표 02는 이런 상관 관계를 보여줍니다. 최대 허용 표면 정압은 기계적인 물성치로 실제 마찰 특성에는 영향을 미치지 않습니다.

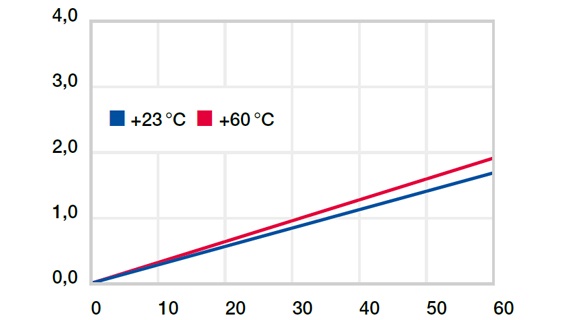

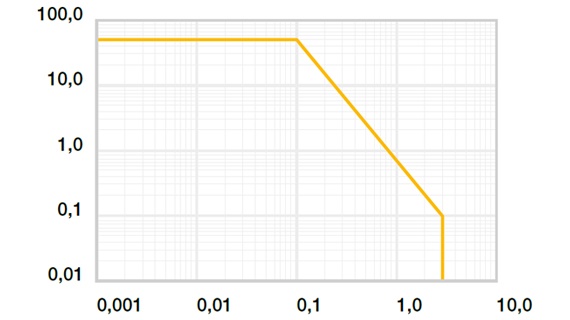

| m/s | 회전 | 각도 | 리니어 |
| 연속 적용 | 3,0 | 1,5 | 4,0 |
| 단기 | 4,0 | 3,0 | 6,0 |
| iglidur® L350 | 적용 온도 |
| 최소 | - 100 °C |
| 최고 장기 | + 180 °C |
| 최고, 단기 | + 210 °C |
| 추가 축 방향 안전 장치 | + 140 °C |

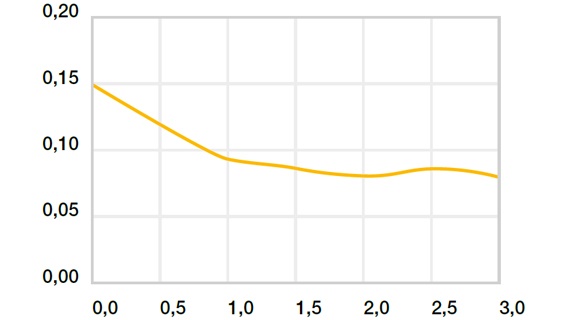

| iglidur® A300 | 건식 | 그리스 | 오일 | 수분 |
| C. o. F. µ | 0,07 - 0,18 | 0,06 | 0,04 | 0,03 |

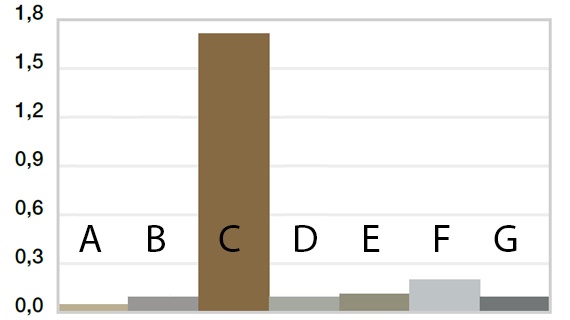

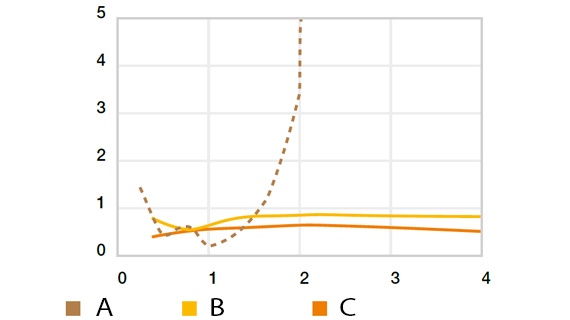

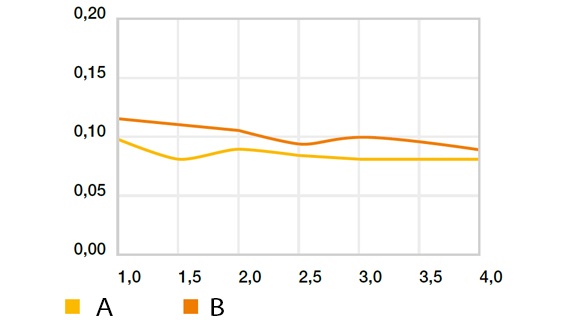

| 직경 d1 [mm] | 샤프트 h9 [mm] | iglidur® A350 F10 [mm] | 하우징 H7 [mm] |
| 3까지 | +0,000 +0,010 | +0,006 +0,046 | –0,025 +0,000 |
| > 3~6 | +0,000 +0,012 | +0,010 +0,058 | –0,030 +0,000 |
| > 6~10 | +0,000 +0,015 | +0,013 +0,071 | –0,036 +0,000 |
| > 10~18 | +0,000 +0,018 | +0,016 +0,086 | –0,043 +0,000 |
| > 18~30 | +0,000 +0,021 | +0,020 +0,104 | –0,052 +0,000 |
| > 30~50 | +0,000 +0,025 | +0,025 +0,125 | –0,062 +0,000 |
| > 50~80 | +0,000 +0,030 | +0,030 +0,150 | –0,074 +0,000 |
| > 80~120 | +0,000 +0,035 | +0,036 +0,176 | –0,087 +0,000 |
| > 120~180 | +0,000 +0,040 | +0,043 +0,203 | +0,000 +0,100 |
