지금 베어링을 교체하고 ...
최대 40%까지 비용을 절감하세요.
온라인 샵으로 이동

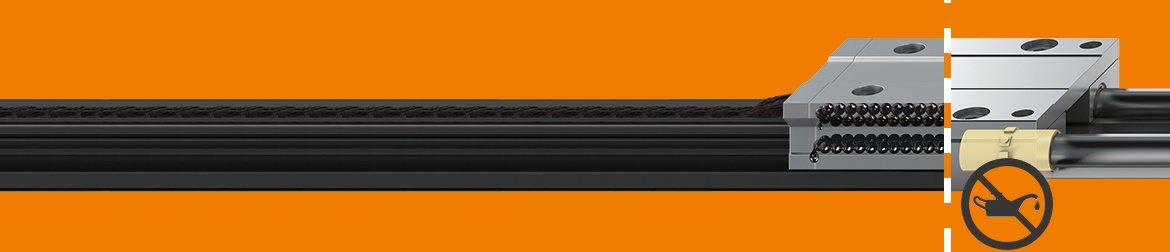

drylin® 직동 플레인 베어링 - 롤링 베어링의 경제적인 대안

금속보다 플라스틱: 재순환 볼 베어링 가이드를 교체하고 즉시 무급유 drylin® 직동 기술이 제공하는 무급유 작동의 장점을 활용하세요.

drylin® 직동 베어링을 사용하면 구성품 간 상대적인 직선 동작으로 그 기능이 결정되는 기계 및 장비 부품의 무보수 및 무급유 작동이 가능합니다. 베어링 부싱의 특수 dry-tech® 고성능 플라스틱은 샤프트나 프로파일 가이드를 따라 기계 요소의 마찰이 거의 없이 조용한 동작을 보장합니다. 롤링 요소가 포함된 직동 솔루션과 비교할 때, 구입 비용은 최대 40% 저렴하며, 추가 유지보수 비용이 없습니다.

직동 볼 베어링에서는 한 개 또는 다수 열의 볼이 샤프트를 지지합니다. 제대로 작동하게 하려면 직동 볼 베어링에 샤프트의 이동 방향과 반대 방향으로 볼이 되돌아가도록 가이드하는 볼 재순환 시스템이 필요합니다. 볼 재순환 시스템과 각 볼의 작은 지점에 가해지는 하중으로 인해 볼에 가해지는 높은 수준의 응력이 파손에 취약한 부분과 소음을 유발하는 요인들입니다. 볼 재순환 시스템은 거의 모든 사용 영역에서 drylin® 시리즈의 이구스 직동 베어링으로 교체할 수 있습니다. 구조가 단순하기 때문에 drylin® 직동 플레인 베어링은 고장이 거의 없습니다. 무급유 작동으로 먼지, 분진 및 습기가 기계 부품에 영향을 끼치지 않습니다. 또한 작동 중에 소음이 거의 없습니다.




장점 한 눈에 보기

재순환 볼 베어링 가이드보다 최대 40% 더 비용 효율적

100% 무급유 및 무보수

내부식성 및 위생적

내마모성

내분진성 및 내습성

초저소음 작동

최소 주문 금액 없음, 최소 주문 수량 없음

24 - 48시간 이내 발송

온라인 수명 계산 서비스

온라인 구성 가능

세부 장점

재순환 볼 베어링 가이드보다 가벼움

drylin® 리니어 기술을 훨씬 더 강력하게 해주는 고성능 폴리머

고성능 폴리머로 제작된 슬라이딩 요소의 사용으로 인해 drylin® 직동 기술은 높은 기계 하중을 받을 때에도 특히 내마모성과 내구성이 뛰어납니다.
견고한 어플리케이션

고객 어플리케이션:
drylin®으로 가장 자리 처리

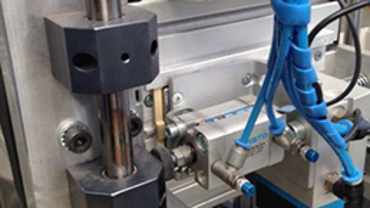

정밀함과 견고한 리니어 가이드. 견고한 drylin® 리니어 드라이브를 사용하여 NOVASPORT(오른쪽 위 참조)는 요구되는 정밀함의 손상 없이 극단적인 조건에서 엣지를 처리합니다.
견고함

더 자세히 알아보고 싶으세요?

drylin® 리니어 베어링 시스템은 많은 사용 조건에서 견고함을 유지합니다. 분진, 습기, 액체, 높고 낮은 온도, 심각한 진동, 심한 충격 및 충돌을 견딥니다.

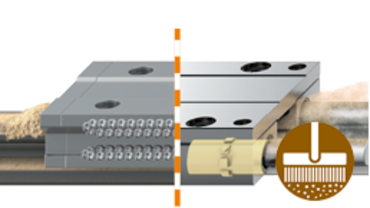

내분진성

drylin® 리니어 기술 – 상당한 수준의 분진에 노출되어도 긴 사용 수명 제공

재순환 볼 베어링 가이드와는 대조적으로 drylin® 직동 기술은 먼지와 이물질이 달라붙지 않게 해주는 고성능 폴리머로 제작된 슬라이딩 요소를 사용합니다.
견고한 어플리케이션

고객 어플리케이션:
분진 및 이물질 없음

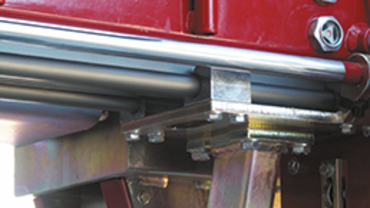

Serra Maschinenbau GmbH의 이동 제재소는 작업을 완벽하게 해내야 하고, 날씨에 상관 없이 운영, 관리, 유지보수가 쉬워야 합니다. drylin® 리니어 기술은 내분진성을 갖추었습니다.
내분진성

더 자세히 알아보고 싶으세요?

drylin®은 모래, 칩, 먼지가 있는 곳에서 사용할 수도 있습니다. 그 이유는 제설기의 기능과 비슷하게 이물질이 플라스틱 슬라이딩 요소와 가이드 사이의 접촉 표면으로 인하여 간단히 제거되기 때문입니다.

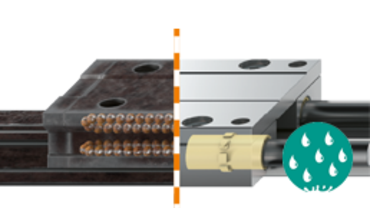

내부식성

부식 및 그리스 없음 - drylin® 리니어 기술

drylin® 직동 가이드에 사용된 재료는 다양한 매체에 대한 저항이 뛰어나고, 수중 사용을 위한 테스트를 완료했습니다.
내부식성

고객 어플리케이션:
라벨링 - 녹 없음

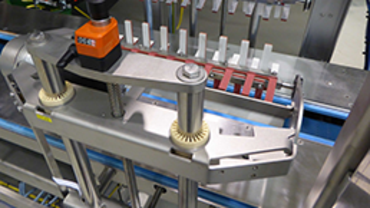

특히 식품 및 음료 산업에서 특수 위생 요건이 충족되어야 합니다. 본 라벨링 기계의 경우 기계 및 구성품은 내부식성의 특징을 가져야 합니다.
내부식성

더 자세히 알아보고 싶으세요?

고합금 스테인리스강(예: 1.4571)과 고성능 폴리머(예: iglidur® X)가 결합할 경우 해수와의 접촉에도 내성을 갖게 됩니다.

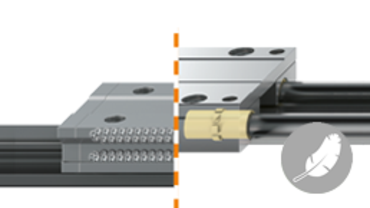

재순환 볼 베어링 가이드보다 가벼움

drylin® 리니어 기술로 최대 75%의 중량 감소 달성

기존 재순환 볼 베어링 가이드는 주로 금속으로 구성되어 있지만, 가벼운 고성능 폴리머는 drylin® 직동 기술용으로 사용됩니다.
경량 어플리케이션

고객 어플리케이션:

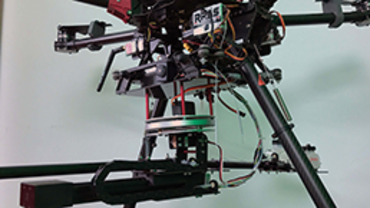

드론 - 가볍고 쉬운 안내

탄소 섬유로 제작된 drylin® 가이드는 드론용으로 사용되었습니다. 가이드는 필요한 안정성을 갖추었음에도 매우 견고하고 가볍습니다.
재순환 볼 베어링 가이드보다 가벼움

더 자세히 알아보고 싶으세요?

drylin® 리니어 베어링 시스템은 낮은 높이 설치 치수 및 경량으로 설계되었습니다. 플라스티긍로 제작된 슬라이딩 요소의 사용은 간편한 취급을 위한 낮은 질량을 보장합니다.

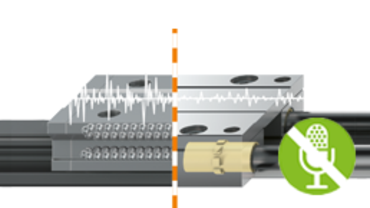

재순환 볼 베어링 가이드보다 조용한 주행

폴리머 슬라이등 적용으로 4배 더 조용한 주행

슬라이딩 적용으로 고성능 폴리머로 제작된 drylin® 제품은 소음 출력이 평균 20dB 정도이며, 금속으로 제작된 해당 직동 베어링과 비교시 약 4배 더 조용합니다.
저소음 어플리케이션

고객 어플리케이션:
3D 프린터 - 필수 사항인 저소음

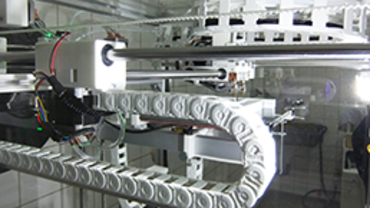

인쇄 중 높은 가속률과 빠른 선형 동작은 심각한 진동을 발생시킵니다. 저소음 주행 및 소음 흡수 리니어 기술이 설치되어야 하는 Kühling&Kühling의 3D 인쇄 시스템에 대한 요구사항은 drylin®으로 완벽하게 충족되었습니다.
저소음

더 자세히 알아보고 싶으세요?

drylin® 리니어 베어링 시스템은 금속 구 위를 구르는 대신 플라스틱 위에서 이동합니다. 결과적으로 상당히 적은 소음과 진동이 발생됩니다.

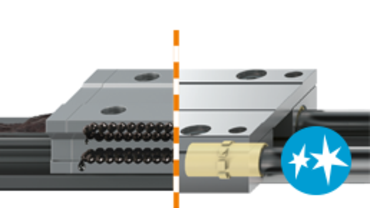

청결하고 위생적

굉장히 높은 위생 조건을 충족하는 무급유 리니어 기술

고성능 폴리머로 제작된 무급유 슬라이딩의 적용과 직동 베어링 라이너로 인해 drylin® 직동 기술은 특히 청결하고 위생적입니다.
청결한 어플리케이션

고객 어플리케이션:

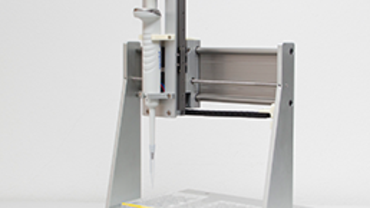

청결한 피펫팅

제약, 바이오, 화학 및 의료 산업의 극단적인 위생 조건을 충족시키는 청결한 리니어 가이드는 Ljubljana 대학교에서 사용되는 피펫팅 장치에 필수적이며, 이런 장치에 대해서는 높은 수준의 정밀도가 요구되기도 합니다.
청결하고 위생적

더 자세히 알아보고 싶으세요?

모든 drylin® 리니어 베어링 시스템은 오일이나 그리스 같은 외부 윤활유 없이 작동하며, 따라서 매우 청결합니다. 클린룸에서는 그리스와 유증기를 완벽하게 제거할 수 있습니다.

플레인 베어링 대 롤링 베어링


특성

igus® 플레인 베어링의 특성

롤링 베어링의 특성

igus® 플레인 베어링의 기술 데이터
롤링 베어링의 기술 데이터
다음 산업과의 특별한 관련성:
정확도++++0.02 - 0.15mm0.001 - 0.01mm공작 기계, CNC 가공, 전자 제품 제조
완전 무급유++++  의료, 포장, 식품, 클린실, 소비재
유지보수 불필요++++  다른 많은 산업 분야
중량 이점++++알루미늄 약 2.7g/cm³
폴리머 약 1.5g/cm³
강철 약 7.8g/cm³취급, 자동화, 연구소, 여가
저하중인 경우 매우 다이나믹한 반응++++  포장, 처리, 자동화
고하중인 경우 매우 동적인 반응++++  포장, 처리, 자동화
스트로크 길이 변화+++++  카메라 기술, 섬유
마찰계수++++0,15 - 0,3 µ0,001 - 0,05 µ수동 조정, 피봇팅
분진에 민감++++  포장, 석재, 섬유, 종이, 도장 설비
소음 흡수¹+++++45-60dB60-70dB의료, 연구소, 가구
비용상의 장점+++++  다른 많은 산업 분야
내부식성+++  충전 시스템, 화학 물질, 식품
자성++++플라스틱, 알루미늄스틸의료, 테스트 장비
내화학성++++1.4751 + iglidur® X1.4112의료, 식품, 시스템, 전기 도금, 충전 시스템
모듈 적합성++++  지그 제작, 조립 라인 자동화
진동 없는 조용한 작동+++++  카메라 기술, 검사, 의료, 3D 프린터
짧은 스트로크에 적합++++  섬유, 처리
간편한 조립 및 신속한 교체++++  지그 제작, 조립 라인 자동화
강성++++  공작 기계, CNC 가공, 전자 제품 제조
10m 이상의 장거리 이동+++  카메라, 운반 관리, 물류
내열성++++최대 +250 °C 화학물질
부드러운 주행++++  수동 조정
최대 가속도+++++50 m/s²15 m/s²자동화, 처리
최대 속도++++30 m/s5 - 10m/s자동화, 처리

1) igus® 연구소에서 측정, 400mm 스트로크, 수동 조정
2) 저하중 적용 시, 설치 크기 0.1~5kg에 따라 다름
특징: +++ 강함 ++ 평균 + 약함

지금 바로 베어링을 교체하세요!

여기서 교체 가능성을 계산하여 리니어 베어링을 개별적으로 구성할 수 있습니다.

자사의 어플리케이션을 간편하게 점검하고, 예상 사용 수명을 계산하고, 교체 가능성을 결정하세요.
리니어 가이드 샘플 상자

리니어 가이드 샘플 상자

drylin® 리니어 베어링이 자사의 어플리케이션에 적합한 솔루션인지 여전히 확신할 수 없나요? 지금 무료 샘플 상자를 신청하세요.

개별 상담

기존 제품의 대체 솔루션을 원하십니까? 저희를 귀사의 작업장에 초대하여 귀사의 특별한 어플리케이션에 대하여 논의하시겠습니까? igus에 문의 하십시오. 언제나 귀사의 문의를 기다리겠습니다.
테스트 연구소: 리니어 가이드

테스트 완료!

당사의 250m² 테스트 연구소에서 수행되는 연간 500회 이상의 테스트는 무급유 drylin® 리니어 솔루션이 많은 어플리케이션에서 금속 재순환 볼 베어링 시스템을 대체할 수 있음을 보여줍니다.
