drylin® ZLW - 타이밍 벨트 축 - 장착

drylin® ZLW 직동 축은 여러 가지 방법으로 고정할 수 있습니다(배송시 포함된 클램핑 요소 및 슬롯 너트).

축의 설치 위치는 옵션입니다. 오버헤드 설치는 먼지가 쌓이는 환경에서 최선의 옵션입니다.

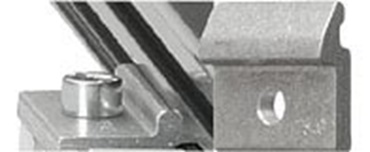

1. 클램핑 요소

클램핑 요소는 무엇보다도 주문 번호 75.40 알루미늄 프로파일에서 축의 간편한 고정 가능성을 제공합니다.

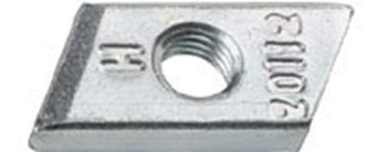

2. 슬롯 너트

슬롯 너트로 센서와 근접 스위치를 선정한 위치에 부착할 수 있을 뿐만 아니라 3개 측면(1040: 왼쪽, 오른쪽, 아래) 또는 2개 츠겸ㄴ(0630: 왼쪽, 오른쪽)에 설치할 수 있습니다.

3. 나사 체결

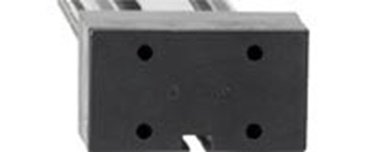

전면 나사 체결: 개별 삽입형 나사의 나사산 홀은 끝 부분의 샤프트 엔드 서포트에 위치해 있습니다.
배송 시 포함 사항
배송 시 포함 사항
나사: 4 x M6/M4

설치 방향:

어떠한 상황에서도 기계 말단 위치를 기계 정지로 사용해서는 안 됩니다. 구동 샤프트의 회전과 동일한 최소 간격이 양쪽에서 제공되어야 합니다. 캐리지 양쪽에 제공된 안전 거리는 드라이브 및 편향 유닛의 하우징이 기계 부품과 충돌하지 않는 것이 확실하면 줄일 수 있습니다.
이구스 직원들은 타이밍 벨트 축의 고정 및 연결에 대한 자세한 내용을 알려드립니다. 전화. 0 22 03/9649-0

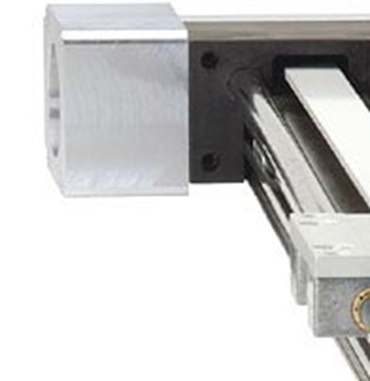

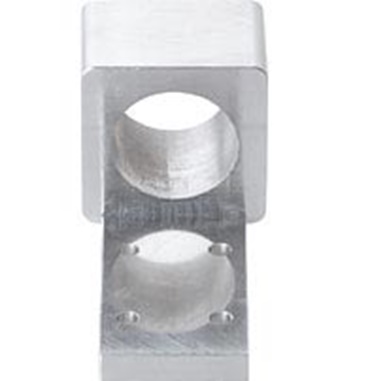

모터 플랜지

모터 플랜지는 4개의 나사를 사용해 끝에 위치한 샤프트 엔드 서포트에 고정할 수 있습니다. 다양한 유형의 모터 플랜지를 사용할 수 있습니다.
drylin® ZLW 타이밍 벨트 축도 요청시 핸드 휠과 함께 사용할 수 있습니다.
drylin® ZLW
품번 직동 유닛용 모터 유형 재질
배송 문의 MF-0630-NEMA17-S ZLW-0630 NEMA17 알루미늄, 투명 양극산화 230,640 WON 장바구니에 추가
배송 문의 MF-1040-NEMA17-S ZLW-1040 NEMA17 알루미늄, 투명 양극산화 279,720 WON 장바구니에 추가
배송 문의 MF-2260-NEMA23-S ZLW-1040 NEMA23/23XL 알루미늄, 투명 양극산화 373,140 WON 장바구니에 추가
배송 문의 MF-1660-NEMA34-S ZLW-1660 NEMA34 알루미늄, 검정색 양극산화 338,640 WON 장바구니에 추가
배송 문의 MF-0630-DC0310 230,640 WON 장바구니에 추가
배송 문의 MF-1040-DC0310 279,720 WON 장바구니에 추가
배송 문의 MF-1040-DC0350 279,720 WON 장바구니에 추가
10 - 15일 내 배송 (영업일 기준) MF-2040-DC0260 269,220 WON 장바구니에 추가
10 - 15일 내 배송 (영업일 기준) MF-3648-DC0350 310,680 WON 장바구니에 추가
10 - 15일 내 배송 (영업일 기준) MF-3648-DC0350-L 342,360 WON 장바구니에 추가
10 - 15일 내 배송 (영업일 기준) MF-0412-DC0260-M 116,900 WON 장바구니에 추가
10 - 15일 내 배송 (영업일 기준) MF-0412-DC0310-M 문의하기로 장바구니에 추가
10 - 15일 내 배송 (영업일 기준) MF-0412-NEMA11-M 116,900 WON 장바구니에 추가
10 - 15일 내 배송 (영업일 기준) MF-0412-NEMA17-M 116,900 WON 장바구니에 추가
10 - 15일 내 배송 (영업일 기준) MF-0415-DC0310-M 120,930 WON 장바구니에 추가
10 - 15일 내 배송 (영업일 기준) MF-0415-DC0350-M 120,930 WON 장바구니에 추가
10 - 15일 내 배송 (영업일 기준) MF-0415-NEMA17-M 120,930 WON 장바구니에 추가
10 - 15일 내 배송 (영업일 기준) MF-0415-NEMA23-M 120,930 WON 장바구니에 추가
배송 문의 MF-0630-DC0260 230,640 WON 장바구니에 추가
배송 문의 MF-0630-DC0350 230,640 WON 장바구니에 추가
배송 문의 MF-0630-DC0420 문의하기로 장바구니에 추가
배송 문의 MF-0630-OD-DC0260 278,400 WON 장바구니에 추가
배송 문의 MF-0630-OD-DC0310 278,400 WON 장바구니에 추가
배송 문의 MF-0630-OD-DC0350 278,400 WON 장바구니에 추가
배송 문의 MF-0630-OD-DC0420 328,200 WON 장바구니에 추가
배송 문의 MF-0630-OD-NEMA17-S 278,400 WON 장바구니에 추가
배송 문의 MF-0630-OD-NEMA23-S 278,400 WON 장바구니에 추가
배송 문의 MF-0660-DC0260 문의하기로 장바구니에 추가
배송 문의 MF-0660-DC0310 문의하기로 장바구니에 추가
배송 문의 MF-0660-DC0350 문의하기로 장바구니에 추가
배송 문의 MF-0660-NEMA17-S 문의하기로 장바구니에 추가
배송 문의 MF-0660-NEMA23-S 문의하기로 장바구니에 추가
10 - 15일 내 배송 (영업일 기준) MF-10120-NEMA23-S 문의하기로 장바구니에 추가
배송 문의 MF-1040-DC0260 279,720 WON 장바구니에 추가
배송 문의 MF-1040-DC0420 문의하기로 장바구니에 추가
배송 문의 MF-1040-GEAR60 279,720 WON 장바구니에 추가
배송 문의 MF-1040-OD-DC0260 329,940 WON 장바구니에 추가
배송 문의 MF-1040-OD-DC0310 329,940 WON 장바구니에 추가
배송 문의 MF-1040-OD-DC0350 329,940 WON 장바구니에 추가
배송 문의 MF-1040-OD-DC0420 382,260 WON 장바구니에 추가
10 - 15일 내 배송 (영업일 기준) MF-1040-OD-GEAR60 329,940 WON 장바구니에 추가
배송 문의 MF-1040-OD-NEMA17-S 329,940 WON 장바구니에 추가
배송 문의 MF-1040-OD-NEMA23-S 329,940 WON 장바구니에 추가
10 - 15일 내 배송 (영업일 기준) MF-1123-NEMA17-AL 문의하기로 장바구니에 추가
배송 문의 MF-1123-NEMA23-AL 254,340 WON 장바구니에 추가
배송 문의 MF-1660-DC0350 문의하기로 장바구니에 추가
배송 문의 MF-1660-DC0420 393,420 WON 장바구니에 추가
배송 문의 MF-1660-GEAR60 338,640 WON 장바구니에 추가
배송 문의 MF-1660-NEMA23-S 338,640 WON 장바구니에 추가
배송 문의 MF-1660-OD-DC0420 문의하기로 장바구니에 추가
배송 문의 MF-1660-OD-GEAR60 문의하기로 장바구니에 추가
배송 문의 MF-1660-OD-NEMA23-S 문의하기로 장바구니에 추가
배송 문의 MF-1660-OD-NEMA34-S 문의하기로 장바구니에 추가
10 - 15일 내 배송 (영업일 기준) MF-20120-DC0420-S 문의하기로 장바구니에 추가
10 - 15일 내 배송 (영업일 기준) MF-20120-GEAR60-S 303,540 WON 장바구니에 추가
10 - 15일 내 배송 (영업일 기준) MF-20120-GEAR60-S-ES 1,307,580 WON 장바구니에 추가
10 - 15일 내 배송 (영업일 기준) MF-20120-NEMA34-S 299,460 WON 장바구니에 추가
10 - 15일 내 배송 (영업일 기준) MF-2040-DC0420 111,300 WON 장바구니에 추가
10 - 15일 내 배송 (영업일 기준) MF-2040-GEAR60 136,860 WON 장바구니에 추가
10 - 15일 내 배송 (영업일 기준) MF-2530-NEMA23-S 문의하기로 장바구니에 추가
10 - 15일 내 배송 (영업일 기준) MF-3648-DC0310 310,680 WON 장바구니에 추가
10 - 15일 내 배송 (영업일 기준) MF-3648-DC0350XL 문의하기로 장바구니에 추가
10 - 15일 내 배송 (영업일 기준) MF-3648-GEAR60 142,740 WON 장바구니에 추가
10 - 15일 내 배송 (영업일 기준) MF-1123-NEMA17 SAW-0630 NEMA17 고급 폴리머, 검정색 133,140 WON 장바구니에 추가
10 - 15일 내 배송 (영업일 기준) MF-2040-NEMA23-S 269,220 WON 장바구니에 추가
10 - 15일 내 배송 (영업일 기준) MF-3648-NEMA23 310,680 WON 장바구니에 추가
10 - 15일 내 배송 (영업일 기준) MF-3648-NEMA34 284,220 WON 장바구니에 추가
10 - 15일 내 배송 (영업일 기준) MF-3648-NEMA34-XL 499,020 WON 장바구니에 추가
10 - 15일 내 배송 (영업일 기준) MF-1123-DC0310 172,800 WON 장바구니에 추가
10 - 15일 내 배송 (영업일 기준) MF-2040-DC0310 269,220 WON 장바구니에 추가
10 - 15일 내 배송 (영업일 기준) MF-2040-DC0350 269,220 WON 장바구니에 추가
10 - 15일 내 배송 (영업일 기준) MF-2040-NEMA17 268,560 WON 장바구니에 추가
10 - 15일 내 배송 (영업일 기준) MF-1040-NEMA34-L ZLW-1040 NEMA34 알루미늄, 투명 양극산화 286,680 WON 장바구니에 추가
배송 문의 MF-0630-NEMA23-S ZLW-0630 NEMA23/23XL 알루미늄, 투명 양극산화 230,640 WON 장바구니에 추가
선택된 부품에 대해 더 많은 정보:
3D CAD (캐드) 3D CAD (캐드)
견본주문 견본주문
PDF PDF
견적 요청 견적 요청
myCatalog myCatalog

drylin® ZLW 타이밍 벨트 축용 마운팅 브라켓

새 마운팅 브래킷은 알루미늄 구조 프로파일 재질의 drylin® ZLW 타이밍 벨트 축에 적합합니다.
drylin® ZLW 타이밍 벨트 축용 마운팅 브라켓
10 - 15일 내 배송 (영업일 기준)
배송 문의
