drylin® - 사다리꼴 리드 스크류 너트 - 조립 가이드

drylin® 리드 스크류 너트는 토션이나 축방향 흔들림이 없어야 합니다.

플랜지 포함 리드 스크류 너트

2,5Nm의 최대 조임 토크가 플랜지형 너트의 M6 장착 나사에 적용됩니다. 제3의 매체(예: 액체 나사 잠금)을 통해 장착 나사를 고정하는 것이 좋습니다. 금속 압입 슬리브는 더 큰 조임 토크에 사용하는 것이 좋습니다.

원형 리드 스크류 너트

원형 리드 스크류 너트의 외부 직경 공차는 h9입니다. 따라서 포지티브 핏(예: 안전한 잠금을 위해 키 홈 사용)을 권장합니다. 저하중의 경우, 현장 경험으로 나사 연결부가 작동하고 있음을 알 수 있습니다. 리드 스크류 너트의 접착은 원칙적으로 권장하지 않습니다. 그러나 리드 스크류 너트를 접착해야 하는 경우, 모든 환경에서 적절한 테스트를 수행해야 합니다.

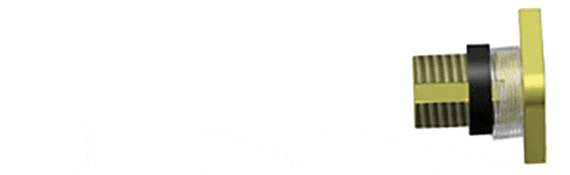

제로-백래시 리드 스크류 너트 조립

1. 서포트 너트
2. 토션 스프링 포함 고정 링
3. 마찰 디스크
4. 축방향 요소

토션 스프링(2.)을 사용하여 고정 링을 서포트 너트(1)에 절반 정도 체결하고 스프링 탭을 보어에 고정합니다.
고정 링을 서포트 너트 끝에 체결하여 토션 스프링을 팽팽하게 합니다.
마찰 디스크(3)와 축방향 요소(4)를 고정 링에 인접하게 배치합니다. 고정 링이 회전하지 않게 합니다.
서포트 너트(1)와 축방향 요소(4)를 함께 누르고 너트를 사용하여 리드 스크류를 체결합니다. 그렇게 하면서 고정 링을 프리텐셔닝합니다.
이제 고정 링을 그냥 놔두고 리드 스크류의 너트를 프리텐셔닝해도 됩니다.

조립 가이드 동영상

제로-백래시 리드 스크류 너트 조립 (분해) (독일어)
제로-백래시 리드 스크류 너트 조립 (발송) (독일어)
안티-백래시 리드 스크류 너트 조립 (독일어)
