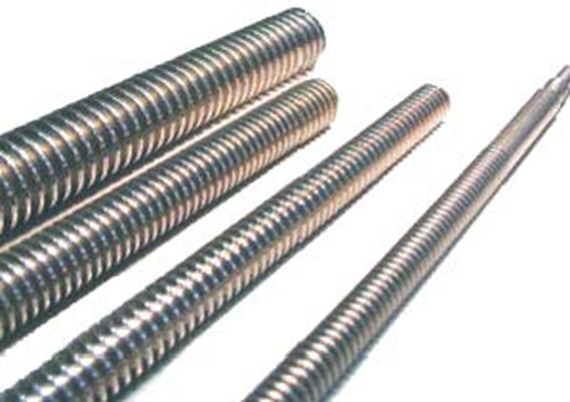

drylin® - 사다리꼴 나사산 스핀들

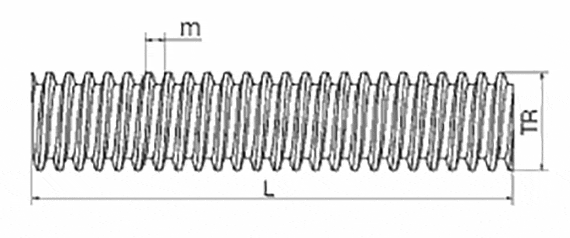

L = 길이
TR = 나사산 외경
m = 피치
무연 - (RoHS) 2002/95/EG에 따름
표준 및 인증서
  • 나사산: 왼 나사 또는 오른 나사
  • 이용 가능 재질: C15 스틸/녹 방지 스틸
  • 고객 도면에 따라 길이 및 가공

스핀들이 무급유 베어링 블록에 장착되었나요?

한 줄 사다리꼴 리드 스크류

사이즈 [mm]

품번 나사산 방향 재질 피치
m		 최대 길이 L
[mm]
10-15일 내 배송 (영업일 기준) PTGSG-32X6-01-L 3000 89,100 WON 장바구니에 추가
10-15일 내 배송 (영업일 기준) PTGSG-32X6-01-L-ES 3000 465,890 WON 장바구니에 추가
배송 문의 PTGSG-32X6-01-R 3000 79,170 WON 장바구니에 추가
배송 문의 PTGSG-32X6-01-R-ES 3000 406,790 WON 장바구니에 추가
1-2일 내 배송 (영업일 기준) PTGSG-08X1.5-01-R 15 1000 26,070 WON 장바구니에 추가
PTGSG-10X2-01-R 2 3000 문의하기로 장바구니에 추가
1-2일 내 배송 (영업일 기준) PTGSG-10X3-01-R 3 3000 17,980 WON 장바구니에 추가
10-15일 내 배송 (영업일 기준) PTGSG-12X3-01-R 3 3000 19,270 WON 장바구니에 추가
10-15일 내 배송 (영업일 기준) PTGSG-14X3-01-R 3 3000 19,720 WON 장바구니에 추가
1-2일 내 배송 (영업일 기준) PTGSG-14X4-01-R 4 3000 19,720 WON 장바구니에 추가
10-15일 내 배송 (영업일 기준) PTGSG-16X2-01-R 2 3000 63,400 WON 장바구니에 추가
1-2일 내 배송 (영업일 기준) PTGSG-16X4-01-R 4 3000 22,020 WON 장바구니에 추가
1-2일 내 배송 (영업일 기준) PTGSG-18X4-01-R 4 3000 30,510 WON 장바구니에 추가
PTGSG-20X4-01-R 4 3000 33,220 WON 장바구니에 추가
1-2일 내 배송 (영업일 기준) PTGSG-24X5-01-R 5 3000 40,870 WON 장바구니에 추가
10-15일 내 배송 (영업일 기준) PTGSG-26X5-01-R 5 3000 50,580 WON 장바구니에 추가
10-15일 내 배송 (영업일 기준) PTGSG-28X5-01-R 5 3000 66,760 WON 장바구니에 추가
10-15일 내 배송 (영업일 기준) PTGSG-30X6-01-R 6 3000 64,080 WON 장바구니에 추가
10-15일 내 배송 (영업일 기준) PTGSG-36X6-01-R 6 3000 88,340 WON 장바구니에 추가
10-15일 내 배송 (영업일 기준) PTGSG-40X7-01-R 7 3000 109,930 WON 장바구니에 추가
10-15일 내 배송 (영업일 기준) PTGSG-50X8-01-R 8 3000 174,700 WON 장바구니에 추가
10-15일 내 배송 (영업일 기준) PTGSG-08X1.5-01-L 15 1500 28,490 WON 장바구니에 추가
10-15일 내 배송 (영업일 기준) PTGSG-10X2-01-L 2 3000 문의하기로 장바구니에 추가
10-15일 내 배송 (영업일 기준) PTGSG-10X3-01-L 3 3000 19,210 WON 장바구니에 추가
10-15일 내 배송 (영업일 기준) PTGSG-12X3-01-L 3 3000 20,690 WON 장바구니에 추가
10-15일 내 배송 (영업일 기준) PTGSG-14X3-01-L 3 3000 21,340 WON 장바구니에 추가
10-15일 내 배송 (영업일 기준) PTGSG-14X4-01-L 4 3000 21,340 WON 장바구니에 추가
10-15일 내 배송 (영업일 기준) PTGSG-16X2-01-L 4 3000 72,860 WON 장바구니에 추가
10-15일 내 배송 (영업일 기준) PTGSG-16X4-01-L 4 3000 24,590 WON 장바구니에 추가
1-2일 내 배송 (영업일 기준) PTGSG-18X4-01-L 4 3000 33,360 WON 장바구니에 추가
10-15일 내 배송 (영업일 기준) PTGSG-20X4-01-L 4 3000 36,430 WON 장바구니에 추가
1-2일 내 배송 (영업일 기준) PTGSG-24X5-01-L 5 3000 45,310 WON 장바구니에 추가
10-15일 내 배송 (영업일 기준) PTGSG-26X5-01-L 5 3000 56,250 WON 장바구니에 추가
10-15일 내 배송 (영업일 기준) PTGSG-28X5-01-L 5 3000 74,880 WON 장바구니에 추가
10-15일 내 배송 (영업일 기준) PTGSG-30X6-01-L 6 3000 71,740 WON 장바구니에 추가
배송 문의 PTGSG-36X6-01-L 6 3000 99,680 WON 장바구니에 추가
배송 문의 PTGSG-40X7-01-L 7 3000 124,520 WON 장바구니에 추가
10-15일 내 배송 (영업일 기준) PTGSG-50X8-01-L 8 3000 198,990 WON 장바구니에 추가
PTGSG-08X1.5-01-R-ES 15 1500 36,860 WON 장바구니에 추가
1-2일 내 배송 (영업일 기준) PTGSG-10X2-01-R-ES 2 3000 40,110 WON 장바구니에 추가
PTGSG-10X3-01-R-ES 3 3000 79,640 WON 장바구니에 추가
PTGSG-12X3-01-R-ES 3 3000 74,660 WON 장바구니에 추가
10-15일 내 배송 (영업일 기준) PTGSG-14X3-01-R-ES 3 3000 89,900 WON 장바구니에 추가
1-2일 내 배송 (영업일 기준) PTGSG-14X4-01-R-ES 4 3000 89,900 WON 장바구니에 추가
PTGSG-16X2-01-R-ES 4 3000 143,870 WON 장바구니에 추가
10-15일 내 배송 (영업일 기준) PTGSG-16X4-01-R-ES 4 3000 87,980 WON 장바구니에 추가
10-15일 내 배송 (영업일 기준) PTGSG-18X4-01-R-ES 4 3000 108,780 WON 장바구니에 추가
PTGSG-20X4-01-R-ES 4 3000 146,540 WON 장바구니에 추가
1-2일 내 배송 (영업일 기준) PTGSG-24X5-01-R-ES 5 3000 173,070 WON 장바구니에 추가
1-2일 내 배송 (영업일 기준) PTGSG-26X5-01-R-ES 5 3000 201,700 WON 장바구니에 추가
1-2일 내 배송 (영업일 기준) PTGSG-28X5-01-R-ES 5 3000 228,670 WON 장바구니에 추가
1-2일 내 배송 (영업일 기준) PTGSG-30X6-01-R-ES 6 3000 282,640 WON 장바구니에 추가
10-15일 내 배송 (영업일 기준) PTGSG-36X6-01-R-ES 6 3000 390,580 WON 장바구니에 추가
1-2일 내 배송 (영업일 기준) PTGSG-40X7-01-R-ES 7 3000 498,520 WON 장바구니에 추가
10-15일 내 배송 (영업일 기준) PTGSG-50X8-01-R-ES 8 3000 714,400 WON 장바구니에 추가
1-2일 내 배송 (영업일 기준) PTGSG-08X1.5-01-L-ES 15 1500 40,910 WON 장바구니에 추가
1-2일 내 배송 (영업일 기준) PTGSG-10X2-01-L-ES 2 3000 44,630 WON 장바구니에 추가
10-15일 내 배송 (영업일 기준) PTGSG-10X3-01-L-ES 3 3000 78,160 WON 장바구니에 추가
1-2일 내 배송 (영업일 기준) PTGSG-12X3-01-L-ES 3 3000 84,370 WON 장바구니에 추가
1-2일 내 배송 (영업일 기준) PTGSG-14X3-01-L-ES 3 3000 102,030 WON 장바구니에 추가
1-2일 내 배송 (영업일 기준) PTGSG-14X4-01-L-ES 4 3000 102,030 WON 장바구니에 추가
10-15일 내 배송 (영업일 기준) PTGSG-16X2-01-L-ES 4 3000 164,080 WON 장바구니에 추가
10-15일 내 배송 (영업일 기준) PTGSG-16X4-01-L-ES 4 3000 102,030 WON 장바구니에 추가
10-15일 내 배송 (영업일 기준) PTGSG-18X4-01-L-ES 4 3000 123,330 WON 장바구니에 추가
10-15일 내 배송 (영업일 기준) PTGSG-20X4-01-L-ES 4 3000 166,790 WON 장바구니에 추가
10-15일 내 배송 (영업일 기준) PTGSG-24X5-01-L-ES 5 3000 197,370 WON 장바구니에 추가
10-15일 내 배송 (영업일 기준) PTGSG-26X5-01-L-ES 5 3000 230,040 WON 장바구니에 추가
10-15일 내 배송 (영업일 기준) PTGSG-28X5-01-L-ES 5 3000 261,050 WON 장바구니에 추가
10-15일 내 배송 (영업일 기준) PTGSG-30X6-01-L-ES 6 3000 323,140 WON 장바구니에 추가
배송 문의 PTGSG-36X6-01-L-ES 6 3000 447,260 WON 장바구니에 추가
배송 문의 PTGSG-40X7-01-L-ES 7 3000 571,410 WON 장바구니에 추가
배송 문의 PTGSG-50X8-01-L-ES 8 3000 819,670 WON 장바구니에 추가
선택된 부품에 대해 더 많은 정보:
3D CAD (캐드) 3D CAD (캐드)
견본주문 견본주문
PDF PDF
견적 요청 견적 요청
myCatalog myCatalog

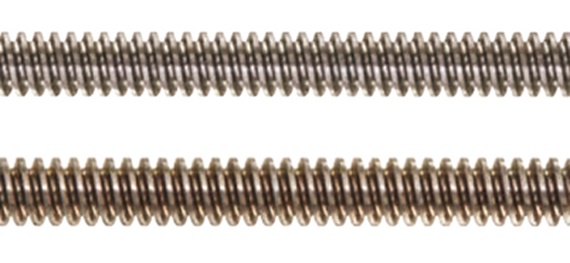

리드 스크류 다줄나사

리드 스크류 다줄나사

사이즈 [mm]

품번 나사산
방향		 재질 피치
m		 최대 길이 L
[mm]
10-15일 내 배송 (영업일 기준) PTGSG-10X4P2-02-R-ES 3000 204,750 WON 장바구니에 추가
10-15일 내 배송 (영업일 기준) PTGSG-12X6P3-02-R 6 2000 19,270 WON 장바구니에 추가
10-15일 내 배송 (영업일 기준) PTGSG-16X8P4-02-R 8 3000 22,020 WON 장바구니에 추가
배송 문의 PTGSG-18X8P4-02-R 8 3000 31,560 WON 장바구니에 추가
배송 문의 PTGSG-20X8P4-02-R 8 3000 32,640 WON 장바구니에 추가
배송 문의 PTGSG-12X6P3-02-L 6 2000 20,690 WON 장바구니에 추가
1-2일 내 배송 (영업일 기준) PTGSG-16X8P4-02-L 8 3000 24,150 WON 장바구니에 추가
배송 문의 PTGSG-18X8P4-02-L 8 3000 34,600 WON 장바구니에 추가
10-15일 내 배송 (영업일 기준) PTGSG-20X8P4-02-L 8 3000 35,800 WON 장바구니에 추가
1-2일 내 배송 (영업일 기준) PTGSG-06X2P1-02-R-ES 2 1000 57,350 WON 장바구니에 추가
배송 문의 PTGSG-06X2P1-02-R 2 1000 문의하기로 장바구니에 추가
10-15일 내 배송 (영업일 기준) PTGSG-12X6P3-02-R-ES 6 3000 99,890 WON 장바구니에 추가
1-2일 내 배송 (영업일 기준) PTGSG-16X8P4-02-R-ES 8 3000 114,840 WON 장바구니에 추가
10-15일 내 배송 (영업일 기준) PTGSG-18X8P4-02-R-ES 8 3000 165,250 WON 장바구니에 추가
배송 문의 PTGSG-20X8P4-02-R-ES 8 3000 170,540 WON 장바구니에 추가
10-15일 내 배송 (영업일 기준) PTGSG-12X6P3-02-L-ES 6 3000 113,420 WON 장바구니에 추가
10-15일 내 배송 (영업일 기준) PTGSG-16X8P4-02-L-ES 8 3000 130,780 WON 장바구니에 추가
10-15일 내 배송 (영업일 기준) PTGSG-18X8P4-02-L-ES 8 3000 188,310 WON 장바구니에 추가
10-15일 내 배송 (영업일 기준) PTGSG-20X8P4-02-L-ES 8 3000 194,330 WON 장바구니에 추가
선택된 부품에 대해 더 많은 정보:
3D CAD (캐드) 3D CAD (캐드)
견본주문 견본주문
PDF PDF
견적 요청 견적 요청
myCatalog myCatalog
drylin® 정밀 리드 스크류는 주로 저온 압연 C15 재질로 제작됩니다. 요청 시 VA 스테인리스 스틸 또는 하드 코팅된 알루미늄을 대안으로 사용할 수 있습니다. 요청 시 카운터 회전 리드 스크류, 두 줄 리드 스크류 또는 대체 나사산 형상을 사용할 수 있습니다. 피치 편차는 300mm당 0.1, 진직도는 300mm당 0.3
1-2일 내 배송 (영업일 기준)
10-15일 내 배송 (영업일 기준)
배송 문의
