무보수, 컴팩트형, 저소음 및 비용 효율적인 전체 시스템 - 버스바 시스템의 대체품

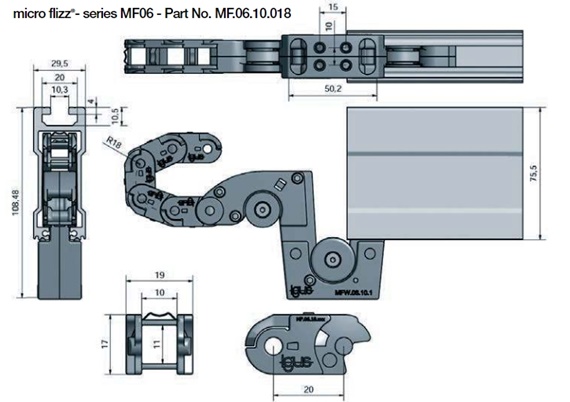

주문 번호. | 내부 폭(Bi) [mm] |
외부 폭(Ba) [mm] |
내부 높이(hi) [mm] |
외부 높이(ha) [mm] |
곡률 반경(R) [mm] |
||
---|---|---|---|---|---|---|---|
MF.06.10.018 | 10 | 19 | 11 | 17 | 018 | 문의하기로 |
더 큰 치수 | |
---|---|
전체 시스템의 여유 높이: | 108,48 mm |
전체 시스템의 설치 폭: | 29,5 mm |
트러프 섹션의 권장 길이: | 2.0m, 3.0m, 6.0m |
트러프 - 재질 | 알루미늄 다이캐스트 |
최대 케이블 직경: | 8mm ø |

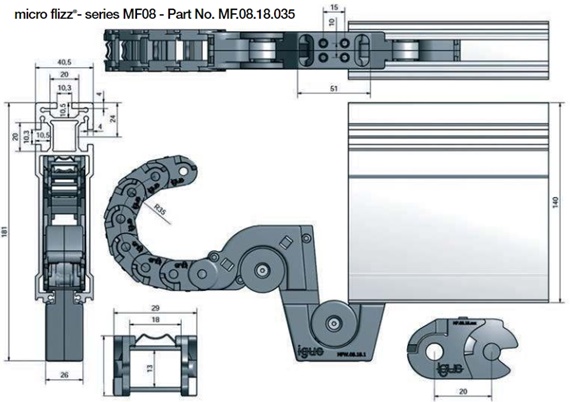

주문 번호. | 내부 폭(Bi) [mm] |
외부 폭(Ba) [mm] |
내부 높이(hi) [mm] |
외부 높이(ha) [mm] |
곡률 반경(R) [mm] |
||
---|---|---|---|---|---|---|---|
MF.08.18.035 | 18 | 29 | 13 | 21 | 035 | 문의하기로 |
더 큰 치수 | |
---|---|
전체 시스템의 여유 높이: | 161 mm |
전체 시스템의 설치 폭: | 40,5 mm |
트러프 섹션의 권장 길이: | 2.0m, 3.0m, 6.0m |
트러프 - 재질: | 알루미늄 다이캐스트 |
최대 케이블 직경: | 9,5mm ø |

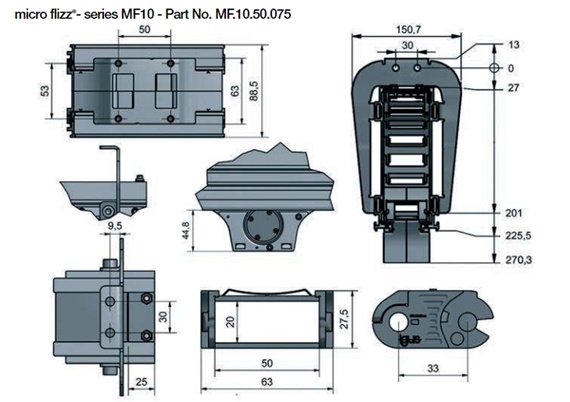

주문 번호. | 내부 폭(Bi) [mm] |
외부 폭(Ba) [mm] |
내부 높이(hi) [mm] |
외부 높이(ha) [mm] |
곡률 반경(R) [mm] |
||
---|---|---|---|---|---|---|---|
MF.10.50.075 | 50 | 63 | 20 | 27.5 | 075 | 문의하기로 |
더 큰 치수 | |
---|---|
전체 시스템의 여유 높이: | 275 mm |
전체 시스템의 설치 폭: | 107,6 mm |
트러프 섹션의 권장 길이: | 트러프 사이드 플레이트 표준 길이 2m |
트러프 - 재질: | 경화 아노다이징 알루미늄 프로파일 |
최대 케이블 직경: | 16mm ø |

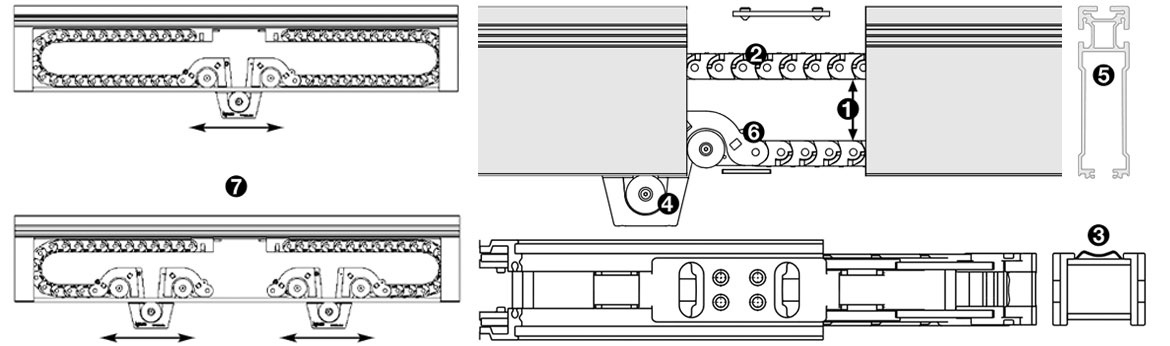

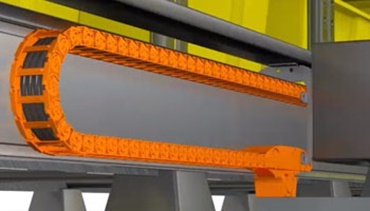

flizz® e체인의 상부 및 하부 주행은 서로 분리되어 있으며, 이는 e체인 구동에 있어 낮은 마찰계수
와 적은 에너지 소비를 의미 합니다.
가이드 채널 내 "윙"이 e체인을 확실히 고정시켜 줍니다.

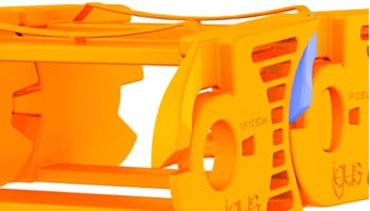

3플라스틱 스프링으로 에너지체인이 flizz® 채널에서 부드럽게 움직이므로 소음이 크게 줄어듭니다.

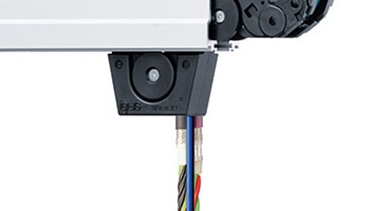

4케이블의 단단한 고정을 위해 가이드 캐리지에 통합된 스트레인 릴리프
53개의 T-슬롯으로 범용 연결 가능
6롤러 캐리지를 통해 이동단에 에너지체인 부착
7역방향 이동: 이중 충진 또는 두개의 독립 이동 가능
