drylin® SLW-XY 테이블 바로 설치 가능

빠른 배송, 비용 효율적 및 맞춤형

직동 모듈을 사용하면 작업면의 정밀 조정이 가능합니다. SLW-XY 테이블로 작업이 더욱 쉬워집니다. igus는 원하는 작업 표면에 적합한 즉시 설치 가능한 XY 테이블을 개발했습니다.
  • 하나의 유닛으로 두가지 조정 방향 설정
  • 최대 500mm x 500mm의 작업 표면에 적합
  • 동일한 스트로크 길이 또는 개별 구성
  • 액세서리도 함께 배송됩니다
SLW-XY 테이블은 4 가지 크기로 제공됩니다. drylin® W 선형 시스템의 구성 요소는 선형 가이드로 사용됩니다.
이구스의 SLW-XY 테이블 drylin E
이구스와 함께 기술력 향상 기술력 증가
  • 양방향 토션으로 안정적인 조정
  • 동일한 스트로크 길이 또는 개별 길이 옵션, 사다리꼴 나사산으로 인한 자동 잠금
  • dryspin® 고나사산 스레드로 부드러운 주행
  • 공차 조정 및 예압 (옵션)
이구스와 함께 비용 절감 비용 절감
  • 두 설정 모두에 대해 단일 선형 모듈을 즉시 설치 및 제공하여 설치 비용 감소
  • drylin® W 직동 시스템
  • 리드 스크류 클램핑, 위치 표시기 및 핸드 휠을 포함한 손쉬운 구성
이구스 신제품 시연회! 확인/검증
  • 면적 비율 (설치 높이 / 작업면) 항상 ≤ 2
  • 500mm x 500mm에서 테스트: TR14x4 사다리꼴 나사산 (SLW-XY-1660), 동하중 500N, 스트로크 길이 200mm, f피드 비율 0.4m/min, 속도 100rpm, 최소 사용 수명 62,863 이중 스트로크
무급유 플라스틱 - 이구스의 안정성 안정성
  • 두 개 대신 하나의 모듈로 두 방향으로 포지셔닝
  • 무급유, 청결 및 무보수
  • 더 알아보기: Plastic2Oil
무급유 drylin XY 테이블

무급유

저소음 drylin XY 테이블

저소음 구동

내부식성 drylin XY 테이블

내부식성

포맷 조정 솔루션 drylin XY 테이블

위치 조정

최대 150°까지 견디는 drylin XY 테이블

내열성 최대 +150°C

비용 효율적인 drylin XY 테이블

경제적인 비용

기술 데이터 & 사이즈 [mm]

품번 최대 스트로크
길이 [mm]
 A
-0.3
[mm]
 H

[mm]		 E1
±0.15
[mm]
 E2
±0.15
[mm]		 베이스
길이 lx
[mm]		 베이스
길이 ly
[mm]		 f

[mm]		 lt

[mm]
 tk
±0.1
[mm]		 ts

[mm]		 tg


 kt

[mm]
10 - 15일 내 배송 (영업일 기준) SLW-XY-0630 150 54 38 40 45 94 94 1.5 20 9 7 - 6
10 - 15일 내 배송 (영업일 기준) SLW-XY-0660 300 85 38 71 76 125 125 1.5 20 11 6.6 - 8
10 - 15일 내 배송 (영업일 기준) SLW-XY-1040 300 74 48 60 60 117 117 1.5 22 11 6.8 M8 6.4
배송 문의 SLW-XY-1040-PL (1) 300 74 48 60 60 117 117 1.5 22 11 6.8 M8 6.4
배송 문의 SLW-XY-1080 300 108 48 94 94 151 151 1.5 22 11 6.8 M8 6.4
배송 문의 SLW-XY-1080-PL (1) 300 108 48 94 94 151 151 1.5 22 11 6.8 M8 6.4
10 - 15일 내 배송 (영업일 기준) SLW-XY-1660 400 104 72.5 84 86 154 154 1.5 25 15 9 - 8.6
배송 문의 SLW-XY-2080 500 134 82 116 116 190 190 1.5 28 15 8.6 - 8.6
선택된 부품에 대해 더 많은 정보:
3D CAD (캐드) 3D CAD (캐드)
견본주문 견본주문
PDF PDF
견적 요청 견적 요청
myCatalog myCatalog

(1) 사전 설치

품번 sg

 d
[mm]		 T

 l1
[mm]		 d1
표준
 d1
대체
 l2
[mm]		 d2
표준
 d2
대체
 ha1
[mm]
 ha2
[mm]		 W
ha2-ha1
[mm]
10 - 15일 내 배송 (영업일 기준) SLW-XY-0630 M4 5 M8 15 M8 M8 15 M8 9.5 28.5 18,4 문의하기로 장바구니에 추가
10 - 15일 내 배송 (영업일 기준) SLW-XY-0660 M4 5 Tr08x1.5 15 Tr08x1.5 15 - 9.5 28.5 19 문의하기로 장바구니에 추가
10 - 15일 내 배송 (영업일 기준) SLW-XY-1040 M6 10 TR10x2 17 TR10x2 Tr10x2 17 6h9 14.5 33.5 19 문의하기로 장바구니에 추가
배송 문의 SLW-XY-1040-PL (1) M6 10 TR10x2 17 TR10x2 Tr10x2 17 6h9 14.5 33.5 19 문의하기로 장바구니에 추가
배송 문의 SLW-XY-1080 M6 10 TR10x2 17 TR10x2 Tr10x2 17 6h9 14.5 33.5 19 문의하기로 장바구니에 추가
배송 문의 SLW-XY-1080-PL (1) M6 10 TR10x2 17 TR10x2 Tr10x2 17 6h9 14.5 33.5 19 문의하기로 장바구니에 추가
10 - 15일 내 배송 (영업일 기준) SLW-XY-1660 M8 16 M8 20 TR14x4 8h9 20 8h9 8h9 18.5 54 35,5 문의하기로 장바구니에 추가
배송 문의 SLW-XY-2080 M8 20 M8 26 12h9 26 12h9 23 59 36 문의하기로 장바구니에 추가
선택된 부품에 대해 더 많은 정보:
3D CAD (캐드) 3D CAD (캐드)
견본주문 견본주문
PDF PDF
견적 요청 견적 요청
myCatalog myCatalog

(1) 사전 설치

이구스의 SLW-XY 테이블

문의하기

drylin 전문가에게 문의하기
문의하기

신제품 카탈로그 다운

drylin 2020 신제품 직동 기술
다운로드 바로가기

모든 drylin® 신제품 2020

모든 drylin 신제품 2020
2020 drylin® 신제품

SLW 직동 모듈 시스템의 장점 테스트

책상위 무료 샘플

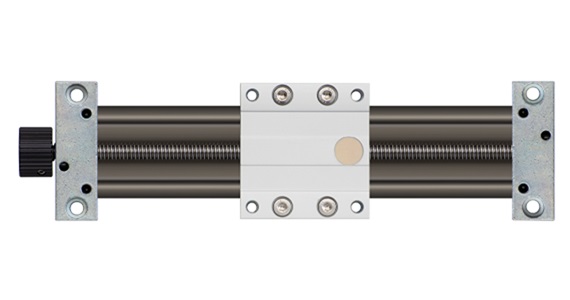

리드 스크류 드라이브 포함 이구스 SLW 직동 장치는 drylin W 직동 조립 키트와 무보수 및 무급유 dry-tech 고성능 폴리머에 기반하고 있습니다. 윤활유가 베어링 재질에 포함되어 있어, 직동 축과 모듈이 무급유 작동 조건에 적합합니다. 덕분에 제품의 수명이 다할 때 까지 유지보수가 필요 없습니다. 지금 바로 무료 샘플을 신청하세요.

무료 SLW 선형 모듈 샘플 요청
SLW 직동 모듈 샘플 주문
