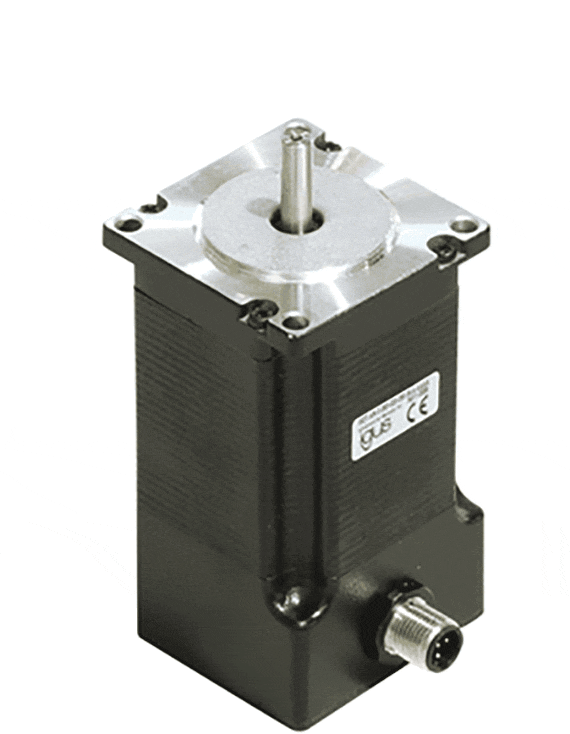

drylin® 스텝 모터 NEMA23

igus® 스테퍼 모터는 drylin® 선형 축들을 잘 보완합니다. 이 모터들은 비용 효율성,정밀성 그리고 쉬운 제어로 구별되어 집니다. (선택하는 보호 클래스 IP에 따른) 다양한 환경 조건 하에서 믿고 사용할 수 있습니다. 표준화된 동력 연결로 igus® 스텝 모터가 가장 인기 있는 모터 제어에 연결할 수 있습니다.

특성

점선: 24 V DC
오렌지 색: 48 V DC

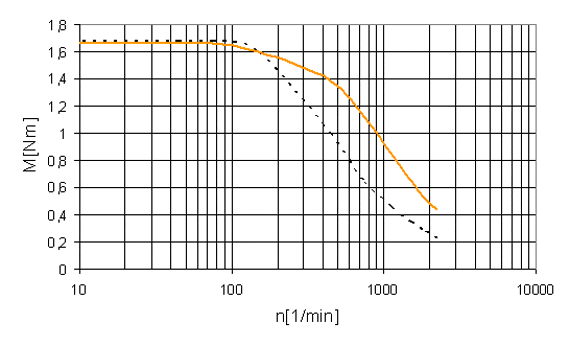

쿼터 스텝 모드에 기반한 특성
데이터 - drylin® E 스텝 모터

부품 번호

MOT -                 MOT = 모터
  AN -               AN = 디자인
    S -             S = 스테퍼 모터
      060 -           060 = 60 V DC
        020 -         020 = 2 Nm 유지 회전력
          056 -       056 = 플랜지 치수 56 mm
            M -     M = 미터법 플러그
L = 연선 (선택 사항)
              A -   A = ..없이
C = 증가하는 인코더
D = 증가하는 인코더와 브레이크
                AAAA AAAA = 표준
AAAC = 인코더
AAAD = 인코더와 브레이크

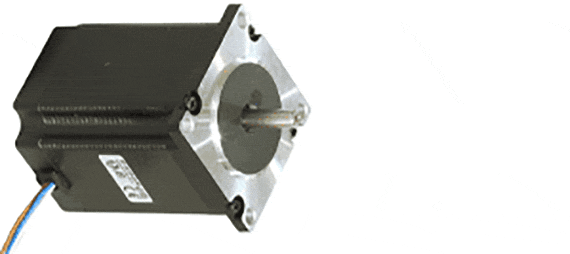

연선이 있는 모터

이 모터는 가장 저렴하고 가장 인기있습니다. 이런 타입을 위한 연결 와이어들은 덮개에 있습니다. 이 와이어들은 추가 덮개를 지닌 기계나 기구에 설치하는 것이 더 좋으며 또는 깨끗한 환경에서 사용됩니다.

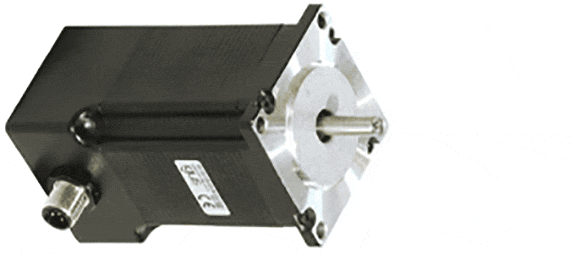

접속 플러그가 있는 모터

접속 플러그가 있고, 보호 클래스 IP65를 준수합니다 (IP: 국제적인 보호). IP 보호 클래스가 높을수록, 먼지와 습기에 강합니다.

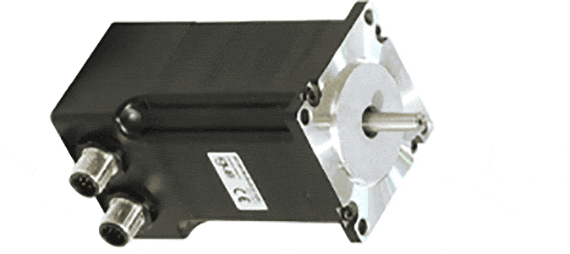

접속 플러그와 인코더가 있는 모터

인코더가 모터에서 제어 유닛으로 신호를 보냅니다. 인코더와 함께 원하시는 선형 운동을 정확하게 실행한다면 제어될 수 있습니다. 인코더 = 기구에 대한 더 높은 신뢰.

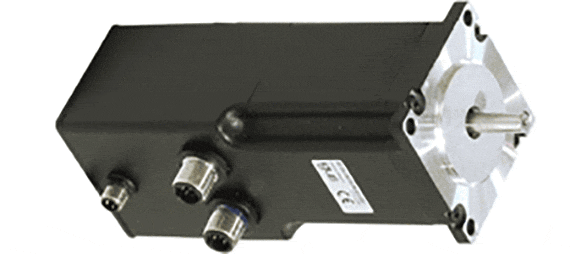

플러그, 인코더 그리고 브레이크가 있는 모터

비활성화된 모터의 경우 브레이크가 짐을 제자리에 고정시킬 수 있습니다. 이는 동력이 끊기는 경우를 위한 안전 기능으로 사용되며 - 수직으로 설치되는 시스템의 경우 매우 권장됩니다.

타입/ 유형
10 - 15일 내 배송 (영업일 기준) MOT-AN-S-060-020-056-L-C-AAAC 문의하기로 장바구니에 추가
당일 배송 MOT-AN-S-060-020-056-L-A-AAAA 모터(다음 포함) 126,780 WON 장바구니에 추가
10 - 15일 내 배송 (영업일 기준) MOT-AN-S-060-020-056-M-A-AAAA 모터 261,000 WON 장바구니에 추가
10 - 15일 내 배송 (영업일 기준) MOT-AN-S-060-020-056-M-C-AAAC 인코더가 있는 모터 452,530 WON 장바구니에 추가
10 - 15일 내 배송 (영업일 기준) MOT-AN-S-060-020-056-M-D-AAAD 인코더와 브레이크가 장착된 모터 1,067,200 WON 장바구니에 추가
선택된 부품에 대해 더 많은 정보:
3D CAD (캐드) 3D CAD (캐드)
견본주문 견본주문
견적 요청 견적 요청
myCatalog myCatalog

기술 자료

허브까지 거리 56mm (NEMA23)
모터
최대 전압 [VDC] 60
공칭 전압 [VDC] 24-48
공칭 전류 [A] 4,2
홀딩 토크 [Nm] 2
디턴트 토크 [Nm] 0,068
스텝 각도 ° 1,8
저항 / 단계 [Ω] 0,5±10%
인덕턴스 / 단계 [mH] 1,90±20%
관성 모멘트 / 로터 [kgcm2] 0,48
샤프트 하중, 축방향 [N] 15
샤프트 하중, 레이디얼 [N] 52
엔코더
작동 전압 [VDC] 5
임펄스 / 회전   500
제로 임펄스 / 인덱스 있음
라인 드라이버 RS422 프로토콜
브레이크 메커니즘
작동 전압 [VDC] 24±10%
와트 수 [W] 10
홀딩 토크 [Nm] 1
관성 모멘트 [kgcm2] 0,02
중량
제품 중량 [kg] 1,12
엔코더 포함 [kg] 1,14
엔코더 및 브레이크 포함 [kg] 1,36
작동 파라미터
주변 온도 [°C] -10...+50
최대 온도 상승 [°C] 80
절연 등급 B
습도 (비응축) % 85
엔진 케이스 보호 등급 IP65 (샤프트 실 IP52)
CE EMV 가이드라인

핀 배치

양극성 모터
M12 5- 핀
신호
1 A/
2 A
3 B
4 B/
5 -
덮개 보호물
브레이크
M8 3- 막대
신호
1 브레이크 (24V)
3 0V
4 -
인코더
M12 8극
PIN시그널
1A
2A/
3B
4B/
50V
6N
7N/
85V DC
하우징쉴드 처리

인코더와 브레이크가 있는 치수

계량 단위

타입/ 유형 B1 B2 B3 D1 D2 D3 L1 L2 L3 L4
[mm] [mm]
±0,2
[mm] [mm]
-0,013
[mm]
±0,025
[mm] [mm]
±0,5
[mm]
±0,8
AAAD ±1,0
[mm] [mm]
10 - 15일 내 배송 (영업일 기준) MOT-AN-S-060-020-056-L-C-AAAC 장바구니에 추가
당일 배송 MOT-AN-S-060-020-056-L-A-AAAA 56.4 47.14 0 6.35 38.1 5 20.6 98 1.6 5 장바구니에 추가
10 - 15일 내 배송 (영업일 기준) MOT-AN-S-060-020-056-M-A-AAAA 56.4 47.14 13 6.35 38.1 5 20.6 98 1.6 5 장바구니에 추가
10 - 15일 내 배송 (영업일 기준) MOT-AN-S-060-020-056-M-C-AAAC 56.4 47.14 13 6.35 38.1 5 20.6 98 1.6 5 장바구니에 추가
10 - 15일 내 배송 (영업일 기준) MOT-AN-S-060-020-056-M-D-AAAD 56.4 47.14 13 6.35 38.1 5 20.6 138 1.6 5 장바구니에 추가
선택된 부품에 대해 더 많은 정보:
3D CAD (캐드) 3D CAD (캐드)
견본주문 견본주문
견적 요청 견적 요청
myCatalog myCatalog

당일 배송
10 - 15일 내 배송 (영업일 기준)
