시스템 TwisterChain® 신제품 시리즈 TC56

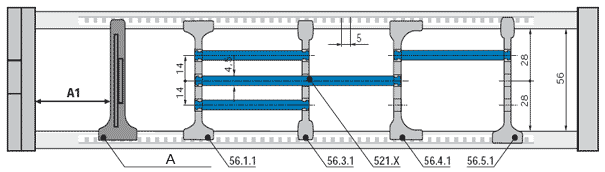

표준형 01

A = 중간 링크
A1 = A1 치수는 외부 반지름 AR에 의해 고정되었습니다!

igus® 분리대는 매 두 번째 체인 링크마다 장착됩니다!
분리대 56.1, E-Chain®과 e튜브 내의 최대 유지력 및 안정성을 위한 광폭 베이스
분리대 56.2 용도: igus® 스냅오픈형 크로스바 450.X. Q. 광폭 베이스의 한쪽은 확실히 고정, 반대편 좁은 쪽은 케이블을 용이하게 설치 (간편하게 고정). e튜브에서도 이용 가능
분리대 56.3 직경이 가는 케이블이 많을 때 서로 옆으로 포설하기 위한 작은 폭 베이스의 분리대. 공간 절약 - E-Chain® 및 e튜브 용
측면 장착 용도로 사용할 경우, 비대칭 분리대 56.4로 지정한 거리에 장착할 수 있으며 스페이서를 사용할 필요가 없습니다. 예. 측면 장착 용도 E-Chain® 과 e튜브에서
잠금식 크로스바용 잠금식 분리대 56.5. 잠금식 크로스바에 눈금표시 E-Chain® 과 e튜브에서 정확한 위치에 장착 용도
전폭 가로분리대 520.XX (내부 폭 50 - 450 mm). 분리대의 양 끝에서 안전하게 잠기며, 고정된 너비 가능. 추가 분리대를 어떤 수평 방향이라도 가로분리대에서 이동할 수 있습니다. 3 가지 단계로 사용 가능

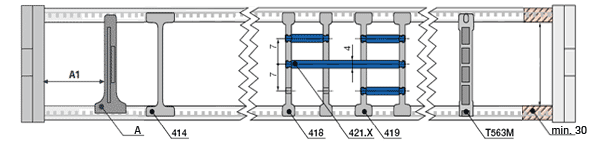

옵션 02

A = 중간 링크
A1 = A1 치수는 외부 반지름 AR에 의해 고정되었습니다!

특별하고 최상의 변종식 분리 용도로 시험을 통해 검증된 내부 분리 부품

슬롯형 분리대 408
매우 정교한 분리용. 내부 분리의 분리 없이 현존하는 분할로 보강 불가능.

슬롯형 분리대 409 (한 쪽 개방)
빠른 조립 - 내부 분리대를 분해하지 않고도 기존의 내부 분리 시스템에 장착 할 수 있습니다 (중간 가로분리대들이 위와 아래 좌표 레벨에 높여질 수 없습니다).

잠금식 분리대 404
극도로 습한(> 85%) 환경에 사용. 눌러서 끼워 맞춤으로 고정. 권장: 더 나은 설치를 위해 체인 링크마다 하나의 클램피 분리대 하나 .

신속한 수직 분리대 T563
내부 분리의 분할 없이 신속한 다음 분할 또는 초기 조립을 위함.

중간 가로분리대 420.X
수평 분리용. 다양한 폭의 중간 가로분리대를 7 mm 간격, 7 가지의 다른 높이로 설치할 수 있습니다. (404와 조합 제외).

옵션 03

A = 중간 링크
A1 = A1 치수는 외부 반지름 AR에 의해 고정되었습니다!

특별하고 최상의 변종식 분리 용도로 시험을 통해 검증된 내부 분리 부품

수직 분리대 403
높이 증분 7 mm 인 중간 가로분리대 420.X(좌측 하단 참고)가 있는 선반 모양의 칸막이용 (7가지 단계로 이용 가능).

잠금식 분리대 410
수직 분리대와 유사, 습도가 높은 환경(>85%)에서 유지력 증가.

중간 가로분리대 420.X
수평 분리용. 다양한 폭의 중간 가로분리대를 7 mm 간격, 7 가지의 다른 높이로 설치할 수 있습니다. (404와 조합 제외).
