"Zipper" E-Chain® 시리즈 15 신제품 용

E-ChainSystem®을 개별적으로 구성할 수 있습니다. 페이지 끝에 있는 부품 목록에서 모든 입력과 변경이 이루어 집니다.

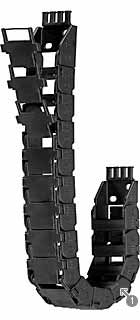

15 시리즈 - 체인, 외부 반경을 따라 립 오픈

1. 정숙 작동을 위한 작은 피치 (33 링크/m)

가용 내부 폭: 15 - 50 mm
가용 곡률 반경: 38 - 180 mm
피치: 30,5 mm/링크 = 33 링크/m

시리즈 15 "지퍼"를 사용하는 경우

신속하게 개방해야 할 때
다양한 장착 옵션이 요구될 때(Quicksnap, Quickfix, ...)
내부 분리가 필요할 때

시리즈 15 "지퍼" 를 사용할 수 없는 경우

링크의 개방이 필요하지 않은 경우
E2 mini 10 시리즈
비틀림이 작용할 때
Easy Chain® E14 시리즈
체인이 내경에서 플립오픈 되어야 하는 경우
E2 mini B15i 시리즈

설치 치수


부품번호 :
내폭 Bi [mm]:
곡률반경 R [mm]:
이동 거리 S [mm]:
고정 말단 dM [mm]:
체인길이^** [mm]:
체인 링크 수 :
외부 폭 Ba [mm]:
H^* [mm]:
D [mm]:
K [mm]:
K2 [mm]:
Hi [mm]:
Ha [mm]:
링크당 중량 [g]:
중량 [kg/m]:
* 요구되는 여유 공간 높이는 HF = H + 25 mm로 (추가 하중 1 kg/m 적용 시), 이는 모든 사용 타입에서 준수되어져야 합니다. 특히 공간적 제약이 있을 경우 igus® 로 문의하시기 바랍니다.
** 부착형 받침대 없는 체인 길이에 부합하는 길이 추정

A=이동단, B=고정단
피치: 46 mm
m 당 링크 수: 22
이동거리: S
체인 길이 = S/2 + K

비지지 길이

비지지 길이 vs. 충진 중량
X 축: 비지지 길이 FLB/FLG[m]
Y 축: 충진 중량 [kg/m]
아래 눈금: 이동 거리 S[m]
FLB = 처짐이 허용되는 비지지 주행
FLG = 상부 처짐이 없는 비지지 주행

가격 지수:

개방 장치 :

개별 문의

적용사례 3D-CAD 샘플, 카탈로그 및 CD-ROM 주문 E-Chain® 전문가 전화 서비스 수명 계산 PDF 파일 케이블 전문가에게 문의

부품에 관한 자세한 정보

내부 분리 가능

2 종의 마운팅 브라켓 옵션

Quicksnap

Quickfix

4 가지의 폭, 7 가지의 곡률 반경

내부 분리

옵션 1: 세로분리대

제품 범위


미 조립	조립
마다 . 체인링크

내부 분리 및 케이블 충진에 Configurator 을 사용하십시오.

컨피규레이터 호출


부품번호 :

개 파트 목록에 추가

Online Services:

분리대 수직으로 분리 해야할 때 그 용도로만 사용됩니다.

마운팅 브라켓

표준 마운팅 브라켓

스틸 마운팅 브라켓, 단일형

스틸 마운팅 브라켓, 2-파트

미 조립	조립

단일형 마운팅 브라켓 - 견고한 고정

내식성

사전조립 가능

내부/외부에 적합한 스크류 체결면

전면 조립 가능

스트레인 릴리프를 통합 사용 가능


:
부품번호 :
A [mm]:
B [mm]:
톱니 수 :

미 조립	조립

강철, 일체형

단일형 마운팅 브라켓 - 견고한 고정

사전조립 가능

내부/외부에 적합한 스크류 체결면

통합형 스트레인 릴리프

부식

부품번호 :

A [mm]:

미 조립	조립

강철, 두 부분

1 세트, 모든 폭에 적합

통합형 스트레인 릴리프

부식

부품번호 :

A [mm]:

B [mm]:

가이드 쓰루

글라이드 바가 있는 단일형 가이드쓰루로 횡단
(치수 C 및 D 에 대해서는 공급 표 참조)

스틸 재질의 단일형 가이드쓰루는 10, 15 및 B15 시리즈에 사용할 수 있습니다. 글라이드 바가 장착된 가이드쓰루의 부위에는 양끝단 글라이더가 있습니다. 이 가이드쓰루는 체인 폭 60 mm까지 공급 가능합니다. 특수 솔루션은 더 넓은 폭의 E-Chain®에 즉시 적용할 수 있습니다.
가이드쓰루가 단일형의 U 프로파일로 제작되었기 때문에 이 쓰루의 크기에는 조립 키트가 필요하지 않습니다. 맞대기 이음은 어떠 적용에도 개별적으로 풀리게 됩니다. 쓰루 부품과 글라이드 바의 기본 길이는 2 m입니다. 필요한 가이드쓰루의 총 길이는 이동거리에 따라 결정됩니다.


부품번호 :
C [mm]:
D [mm]:

개 파트 목록에 추가

Online Services:


부품번호 :

개 파트 목록에 추가

Online Services:

부품 리스트

개별 문의

일반 비지니스 조건 痕跡 일반적 주의 데이타 보호 선언

행일 모션 (최대) [m]	10
스탠딩 모션(최대) [m]	2
최대 수직, 장거리 이동 [m]	50

체인 링크 재질	igumid G
최저 허용 온도 [°C]	-40
최대 허용 온도 [°C]	120
글라이딩 속도 (최대) [m/s]	10
최대 글라이딩 속도 [m/s²]	50
속도 FLG max. [m/s]	20
속도 FLG max. [m/s²]	200
속도 FLB max. [m/s]	3
속도 FLB max. [m/s²]	6
체인 링크의 난연 등급	VDE 0304 IIC UL94 HB
