시리즈 640

E-ChainSystem®을 개별적으로 구성할 수 있습니다. 페이지 끝에 있는 부품 목록에서 모든 입력과 변경이 이루어 집니다.

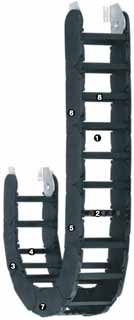

640 시리즈, 링크 마다 크로스바가 장착된 E-Chain®

1. 내부와 외부 높이 사이의 최적 비율
2. 다양한 옵션의 내부 분리
3. 소음 저감을 위해 "브레이크" 기능 탑재한 스톱독
4. 케이블 보호, 광폭 폴리머 크로스바
5. 사이드 마모 패드가 있는 최적 상태의 글라이딩 표면
6. 오염 방지 외형
7. 역/양측 곡률 반경 RBR로 대체 사용 가능
8. e체인 내 장착된 크로스바는 양쪽에서 분리 가능

가용 내부 높이: 87 - 562 mm
가용 곡률 반경: 200 - 700 mm
피치: 143 mm/링크 = 7 링크/m

640 시리즈는 다음과 같은 어플리케이션 타입에 적합합니다:

수직형: 행잉 적용, 업라이트 적용
수평형: 비지지 적용 ≤ 7 m, 글라이딩 적용 ≤ 450 m
회전형 모션: 로테이팅 적용 가능, 가공 필요(RBR 구동시 링크의 추가 가공이 필요합니다).

시리즈 640을 사용하는 경우

저소음 버전이 필요할 때
고속 또는 고가속용
짧은 이동거리용
고하중이 추가로 가해질 때

640 시리즈를 사용할 수 없는 경우

간단하고 저렴한 솔루션이 적합한 경우
1640 시리즈
고도의 안정성을 필요로 하는 경우
600/601/R608 시리즈
폐쇄형 버전을 필요로 하는 경우
R608 시리즈

설치 치수


부품번호 :
내폭 Bi [mm]:
곡률반경 R [mm]:
이동 거리 S [mm]:
고정 말단 dM [mm]:
체인길이^** [mm]:
체인 링크 수 :
외부 폭 Ba [mm]:
H^* [mm]:
D [mm]:
K [mm]:
H2 [mm]:
D2 :
K2 [mm]:
Hi [mm]:
Ha [mm]:
링크당 중량 [g]:
중량 [kg/m]:
* 요구되는 여유 공간 높이는 HF = H + 25 mm로 (추가 하중 5 kg/m 적용 시), 이는 모든 사용 타입에서 준수되어져야 합니다. 특히 공간적 제약이 있을 경우 igus® 로 문의하시기 바랍니다.
** 부착형 받침대 없는 체인 길이에 부합하는 길이 추정

A=이동단, B=고정단
피치: 링크당 143 mm
m 당 링크 수: 7
이동거리: S
체인 길이 = S/2 + K

비지지 길이

비지지 길이 vs. 충진 중량
X 축: 비지지 길이 FLB/FLG[m]
Y 축: 충진 중량 [kg/m]
아래 눈금: 이동 거리 S[m]
FLB = 처짐이 허용되는 비지지 주행
FLG = 상부 처짐이 없는 비지지 주행

가격 지수:

개방 장치 :

개별 문의

적용사례 3D-CAD 샘플, 카탈로그 및 CD-ROM 주문 E-Chain® 전문가 전화 서비스 수명 계산 PDF 파일 케이블 전문가에게 문의

부품에 관한 자세한 정보

정숙 주행 모델

스틸 마운팅 브라켓

모듈형 내부 분리

41 가지의 폭과 11 가지의 곡률 반경

에너지체인 E4 시리즈를 열고 닫는 실용적인 툴

설계 사양"비지지 응용"을 위한 자세한 정보

설계 사양"글라이딩 응용"을 위한 자세한 정보

내부 분리

1. 분리대

2. 중간 가로분리대

제품 범위


미 조립	조립
마다 . 체인링크

내부 분리 및 케이블 충진에 Configurator 을 사용하십시오.

컨피규레이터 호출


부품번호 :

개 파트 목록에 추가

Online Services:


부품번호 :

개 파트 목록에 추가

Online Services:


부품번호 :
너비 [mm]:

개 파트 목록에 추가

Online Services:


부품번호 :
너비 [mm]:

개 파트 목록에 추가

Online Services:


부품번호 :
너비 [mm]:

개 파트 목록에 추가

Online Services:


부품번호 :
너비 [mm]:

개 파트 목록에 추가

Online Services:


부품번호 :
너비 [mm]:

개 파트 목록에 추가

Online Services:


부품번호 :
너비 [mm]:

개 파트 목록에 추가

Online Services:

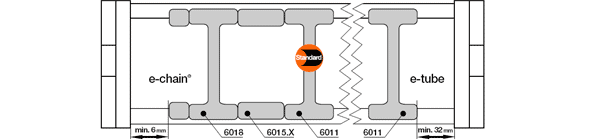

옵션 1: 분리대 및 스페이서
igus® 분리대는 매 두 번째 체인 링크마다 장착됩니다!

E-Chain®용 표준 분리대 6401은 광폭 베이스에 가해지는 하중은 물론 굵은 케이블과 호스를 사용해도 확실한 안정성을 제공합니다.

분리대(예. "측면 장착" 용도)는 스페이서 405.XX를 사용하여 지정 위치에 장착할 수 있습니다. 가용한 내부 높이는 스페이서와 측면마다 2 mm까지 감소하게 됩니다. 이와 같은 문제를 해결하기 위하여 크로스바의 외부에 부품을 조립할 수 있습니다(긴 이동거리용으로는 불가). XX = 스페이서의 폭(10, 15, 20. 30 및 40 mm 에서 선택)

E-Chain®용 잠금식 분리대 6408은 퇴비 공장과 같이 매우 습한 환경에서 사용됩니다. 측면 꺽쇠로 분리대를 균형이 맞게 정렬할 수 있습니다, 배열이 고르지 않으면, 분리대가 파손되면서 E-Chain®이 개방될 수 있습니다.

제품 범위

미 조립 조립

마다 . 체인링크

내부 분리 및 케이블 충진에 Configurator 을 사용하십시오.

컨피규레이터 호출

부품번호 :

개   파트 목록에 추가

Online Services:

부품번호 :

개   파트 목록에 추가

Online Services:

부품번호 :

개   파트 목록에 추가

Online Services:

너비 [mm]:

부품번호 :

개   파트 목록에 추가

Online Services:

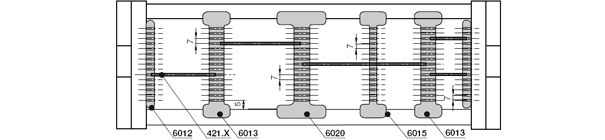

옵션 2: 중간 가로분리대 직경이 다른 케이블을 많이 사용할 때 - E-Chain®과 e튜브를 수직과 수평으로 모두 분리할 수 있습니다.

사이드 플레이트 6002, 분리대 6403 및 중간 가로분리대 420.X 는 분리 시스템의 기본 형태를 구성합니다. 7 mm 높이의 그리드에서, 다양한 폭의 중간 가로분리대를 15단으로 배치할 수 있습니다

한쪽 개방식 슬롯형 분리대, 부품 번호 6405는 내부 분리대를 분해하지 않고도 기존의 내부 분리 시스템에 장착할 수 있습니다. 개방식 높이 슬롯형 분리대 설치시, 상부와 바닥 그리드의 레벨에서는 중간 가로분리대를 장착할 수 없습니다.

롤러 클립 - 특히 민감한 호스에서 마찰을 최소화합니다.. 롤러 클립은 단순히 크로스바에 매달려 있으며, 롤러가 회전하며 체인과 호스 사이의 운동을 보완합니다.


너비 [mm]:
부품번호 :

마운팅 브라켓

스틸 - 피봇형

미 조립 조립

피봇팅 연결용

모든 체인 폭에 대해 유사한 세트 (2-파트 구조)

전기 전도성

주의: 체인의 길이에 따라 E-Chain®의 끝부분은 외부 또는 내부 링크가 됩니다. 유려한 마무리를 위하여, 항상 E-Chain®의 끝부분은 외부 링크가 장착됩니다. 이 방식은 항상 링크의 수가 홀수 개일 경우에 해당됩니다.

선택한 체인에는 마운팅브라켓을 사용할 수 없습니다.

:

부품번호 :

A=B [mm]:

C [mm]:

D [mm]:

E [mm]:

F [mm]:

G [mm]:

H [mm]:

I [mm]:

K [mm]:

M [mm]:

개   파트 목록에 추가

Online Services:

스트레인 릴리프

가이드 쓰루

스틸 가이드 트러프

1. 가이드 트러프(파란색)
2. 글라이드 바(검정색)
3. 설치 세트(빨간색)
4. C-프로파일 제외 개별 브라켓
5. 프로파일 레일 길이

가이드쓰루는 E-Chain®의 상부 주행부가 하부 주행부에서 글라이딩 모션하는 용도로 사용됩니다. 스틸 재질의 igus® 가이드쓰루를 적용할 경우, 다음과 같은 부품을 사용해야 합니다. 글라이드 바가 없는 가이드쓰루, 부품 번호 98.30, 글라이딩 레일이 장착된 가이드쓰루, 부품 번호 98.31, 맞대기 이음용 설치 세트, 부품 번호 98.50. XX
.XX 는 가이드쓰루가 장착된 C프로파일의 길이를 나타냅니다. 쓰루 부품과 글라이드 바의 기본 길이는 2 m입니다. 필요한 가이드쓰루의 총 길이는 이동거리에 따라 결정됩니다.

선택한 체인에는 가이드쓰루를 사용할 수 없습니다.

부품번호 :

D [mm]:

개   파트 목록에 추가

Online Services:

부품번호 :

개   파트 목록에 추가

Online Services:

부품번호 :

개   파트 목록에 추가

Online Services:

설계 사양"글라이딩 응용"을 위한 자세한 정보

+ 설치 세트 사용으로 간편한 조립
+ 2-부품 설계 - 체인 폭에서 구성 가능
+ 매우 안정적
+ 비용 효율적
+ 다양한 선택

글라이드 바가 없는 가이드쓰루, 부품 번호 98.30, 글라이딩 레일이 장착된 가이드쓰루, 부품 번호 98.31

조인트 연결용 조립 세트, 부품 번호 98.50. XX

부품 리스트

개별 문의

일반 비지니스 조건 痕跡 일반적 주의 데이타 보호 선언

행일 모션 (최대) [m]	120
스탠딩 모션(최대) [m]	6
최대 사이드 마운팅, 비지지 [m]	4
최대 수직, 장거리 이동 [m]	450
원형	재작업

체인 링크 재질	igumid G
최저 허용 온도 [°C]	-40
최대 허용 온도 [°C]	120
글라이딩 속도 (최대) [m/s]	10
최대 글라이딩 속도 [m/s²]	50
속도 FLG max. [m/s]	20
속도 FLG max. [m/s²]	200
속도 FLB max. [m/s]	3
속도 FLB max. [m/s²]	6
체인 링크의 난연 등급	VDE 0304 IIC UL94 HB


:
부품번호 :
A=B [mm]:
C [mm]:
D [mm]:
E [mm]:
F [mm]:
G [mm]:
H [mm]:
I [mm]:
K [mm]:
M [mm]:
